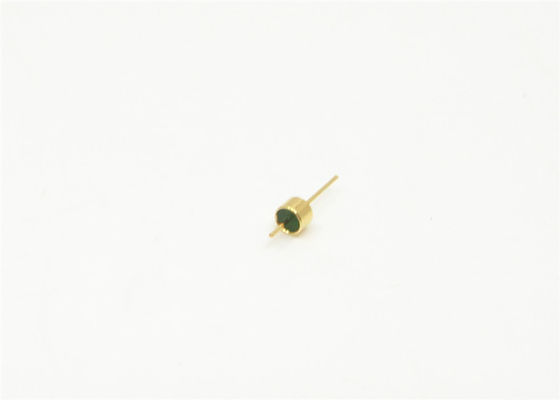

کانکتور تک پین 50 اهم آب‌بندی شیشه‌ای به فلز فیدترو فیدترو سبک و کوچک JM2014
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | شیشه به مهر و موم های هرمتیک فلزی | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | دیگر | گواهی: | ISO-9001-2015 |
| سنجاق: | مجرد | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 ، DM308 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | کانکتور تک پین 50 اهم,فیدترو آب‌بندی شیشه‌ای به فلز,کانکتور سبک و کوچک |
||
کانکتورهای RF فیدترو از جنس آب‌بندی شیشه به فلز 50 اهم
آب‌بندی شیشه به فلز RF/DC فیدترو /هدرهای چند پین /کانکتور نامیده می‌شود عایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزا با الزامات آب‌بندی گاز استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بندی هستند.
شیشه با ثابت دی‌الکتریک پایین و اتلاف دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. پوسته و هادی از آلیاژ کوار ساخته شده‌اند که در دمای بالا تف‌جوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلا، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک، آب‌بند، با قابلیت اطمینان بالا هستند و در سال‌های اخیر در صنایع تولید الکترونیک به طور گسترده‌ای مورد استفاده قرار گرفته‌اند.
مشخصات:
| نام محصول | آب‌بندی شیشه به فلز |
| امپدانس | 50 اهم RF |
| نوع | 1 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری شده با طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | DC~50 گیگاهرتز |
| VSWR | ≤1.2 |
| ولتاژ قابل تحمل | ≥300 ولت |
|
آب‌بندی نرخ نشت |
< 1.01325 X 10-3 پاسکال*سانتی‌متر مکعب بر ثانیه3/ثانیه |
| مقاومت عایقی | ≥2000 مگا اهم برای تک پین، ≥1000 مگا اهم برای چند پین، |
| دمای عملیاتی | -65 درجه سانتی‌گراد ~ +260 درجه سانتی‌گراد |
ویژگی‌ها:
-اندازه کوچک
-سبک وزن
-آب‌بند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم‌کاری و روش جفت‌گیری برای انتخاب
کاربرد:
طیف گسترده‌ای از بسته‌های الکترونیکی، ماهواره‌ها، رادار و سایر موارد در صنعت هوافضا، فضانوردی و خودرو. می‌توان از آن با محصولات SMA و موج میلی‌متری استفاده کرد.
مزایا:
-آبکاری طلا 1.27 میکرومتر
-کنترل دقیق تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و کارایی بالا
-موجودی زیاد برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی
تصویر جزئی
واحد (میلی‌متر)
محصول :
| مدل | A | B | C | d | D | یادداشت | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=ساخت / لحیم‌کاری توجه: اندازه نشان داده شده در جدول فقط بخش کوچکی از این RF تک پین آب‌بندی شیشه به فلز است. اگر به مستندات، محصولات مشابه، سازگار یا جایگزین نیاز دارید، لطفا با ما تماس بگیرید. |
|||||||||||||
کاتالوگ-آب‌بندی‌های هرمتیک شیشه به فلز.pdf
درباره شرکت:
شرکت الکترونیک الیت شیان
الیت الکترونیکس که در آگوست 2003 تأسیس شد، یک تولید کننده و صادر کننده قابل اعتماد کانکتورهای الکتریکی RF، آداپتورهای RF، مونتاژ کابل، موج‌بر و اتصالات دوار مایکروویو چند کاناله و غیره است. این اتصالات الکتریکی RF به طور گسترده در هوافضا، هوانوردی، ناوبری، ارتباطات، آنتن‌ها و سایر سیستم‌های الکتریکی مهم استفاده می‌شوند.
ما تامین کننده قطعات فضاپیمای شنزو نه چین و بسیاری از پروژه‌های پیشرفته ملی دیگر هستیم. ما بیش از 17 سال تجربه ODM در زمینه قطعات اتصال تجاری داریم.
دسته بندی محصولات:
1. کانکتورها و آداپتورهای RF (DC تا 110 گیگاهرتز)
2. مونتاژ کابل RF و موج‌بر
3. آداپتورهای موج‌بر به کواکسیال
4. کانکتورهای یکپارچه (RF و DC)
5. کانکتورهای مستطیلی میکرو (J30J، میکرو D-sub، MDM)
6. آب‌بندی‌های هرمتیک شیشه به فلز، هدرها، فیدترو (RF و DC)
7. محصولات ODM
نمونه‌ها موجود هستند. لطفا برای جزئیات بیشتر با ما تماس بگیرید.
به مشتریان جدید و قدیمی از سراسر جهان خوش آمد می‌گوییم تا برای روابط تجاری آینده و موفقیت متقابل با ما تماس بگیرند!
