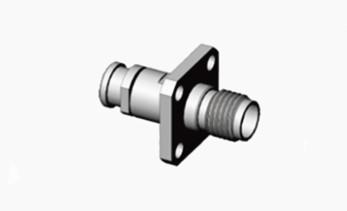

K2.92 کانکتور همجوشی RF فولادی فولادی فولادی زنانه 4 سوراخ برای کابل MF30/MF30A/TLL40-1130A
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور RF 2.92 | پوشش: | نیکل اندود |
|---|---|---|---|
| دوام: | 500 چرخه | مواد: | فولاد ضد زنگ |
| استاندارد طراحی: | IEC 60169-8 | نوع: | سر راست |
| جنسیت: | زن | ||
| برجسته کردن: | اتصال فشرده سازی bnc,اتصال کابل bnc |
||
K2.92 کانکتور همجوشی RF فولادی فولادی فولادی زنانه 4 سوراخ برای کابل MF30/MF30A/TLL40-1130A
کانکتور BNC ، همچنین به عنوان Bayonet Neill-Concelman شناخته می شود ، یک کانکتور RF (فریکونسی رادیویی) اتصال / قطع سریع کوچک است که برای استفاده با کابل های هم محوری طراحی شده است.دو تا لبه چنگال روی کانکتور زنانه داره، اجازه می دهد تا یک اتصال سریع با صرف چرخش مغز اتصال یک چهارم چرخش. کانکتورهای BNC به ویژه برای پایان دادن به کابل های کواکسیال کوچک به کوچک مانند RG-58 مناسب هستند.,RG-59، RG-179، و RG-316 این کانکتورها معمولا در رادیو، تلویزیون و سایر تجهیزات الکترونیکی RF، ابزارهای آزمایش، سیگنال های ویدئویی،و از لحاظ تاریخی در شبکه های کامپیوتری 10BASE2 محبوب بوده اندکانکتورهای BNC برای مطابقت با یک مانع 50 اوم یا 75 اوم از کابل ساخته شده اند. آنها در برنامه های فرکانس مایکروویو پایین، از جمله مانیتورها،شبکه های محلی (LAN)، دستگاه های مخابراتی و تجهیزات آزمایش. مطابق با استاندارد MIL-C-39012/16-24l طراحی شده است.این کانکتورها دارای یک ساختار چنگال برای جفت گیری اتصال هستند و می توانند به طور متناوب با همتایان در دسترس بین المللی استفاده شوندآنها قابلیت های اتصال و جدا شدن سریع را ارائه می دهند، که آنها را برای اتصال کابل های هم محوری در تجهیزات رادیویی و ابزارها ایده آل می کند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50 اوم | |
| محدوده فرکانس | DC~40GHz | |
| ولتاژ نامی | 250VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | ۷۵۰ VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | ≥5000MOhm | |
| مقاومت تماس | هادی خارجی | ≤3.0mOhm |
| مدير مرکزي | ≤2.0mOhm | |
| VSMR | ≤1.05+0.005f | |
جزئیات محصول:
| ویژگی های مواد و مکانیکی | |||
| راننده مرکز | مرد/پلاک | مس | زره دار |
| زنانه/سوکت | برنزی بریلیوم | زره دار | |
| تماس انعطاف پذیر | برنزی بریلیوم | بر روی نیکل | |
| پوسته / محفظه | مس، فولاد ضد زنگ | مروارید/پسیویاسیون | |
| عایق ها | PEI/PLF | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500 چرخه | ||
| چرخه های جفت گیری | 500 چرخه |
| تورک جفت گیری | 0.79N.m~1.13N.m |
| درجه حرارت | -55°C تا +125°C |
ویژگی ها:
ویژگی های ساختاری

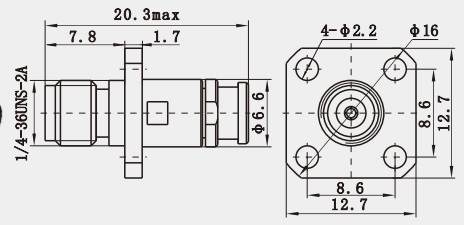

اندازه و طراحی: قطر هدایت کننده بیرونی کانکتور K2.92 2.92mm است، با مقاومت مشخصه طراحی 50Ω.طراحی ساختاری آن اجازه می دهد تا آن را حفظ اثرات انتقال با عملکرد بالا در اندازه های بسیار کوچکبه دلیل اندازه کوچک و وزن سبک آن، کانکتور K2.92 دارای مزایای آشکار در سناریوهای کاربردی است که نیاز به صرفه جویی در فضا و کاهش وزن دارد.
سازگاری: کانکتور نوع K دارای یک طراحی رابط مشابه با کانکتورهای SMA و 3.5mm است و می تواند با آنها تعویض شود.اگر چه این سه اتصال دهنده در ابعاد بخش های نر و ماده ی خود هماهنگی دارند، اجازه می دهد تا اتصال بدون انتقال، استفاده طولانی مدت از کانکتورهای مختلف به طور متناوب ممکن است عملکرد انتقال و دقت آزمایش را تحت تاثیر قرار دهد،و باید تا جایی که ممکن است از آن اجتناب کرد..
کاربرد:
ابزار آزمایش
اندازه گیری دقیق: در زمینه ابزارهای آزمایش، به ویژه تجهیزات آزمایش موج میلی متری، کاربرد کانکتور K2.92 بسیار گسترده است.ویژگی های دقت بالا و فرکانس بالا آن را به راه حل اتصال ترجیح داده شده برای اندازه گیری دقیق و تجزیه و تحلیل داده ها تبدیل می کند..
استفاده آزمایشگاهی: بسیاری از آزمایشگاه ها از کانکتورهای K2.92 برای ساخت و اتصال تجهیزات تجربی به دلیل عملکرد پایدار و عملکرد راحت استفاده می کنند.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
