جزئیات محصول:
پرداخت:
|
| بیرون شل: | آلیاژ آلومینیوم | منطقه: | 0.1-0.15 mm² |
|---|---|---|---|
| استاندارد: | MIL-DTL-83513 | امتیاز فعلی: | 3A |
| نوع ارتباط: | پین پیچ میکرو ، آبکاری طلا | نام محصول: | J30JM ، Mirco-D ، D-sub، MDM |
| تایپ کنید: | ظرف | سیم: | کدگذاری شده |
| مخاطب: | 9 پین | پالت: | آبکاری طلا |
| برجسته کردن: | کانکتور j30j مستطیلی,کانکتور micro d |
||

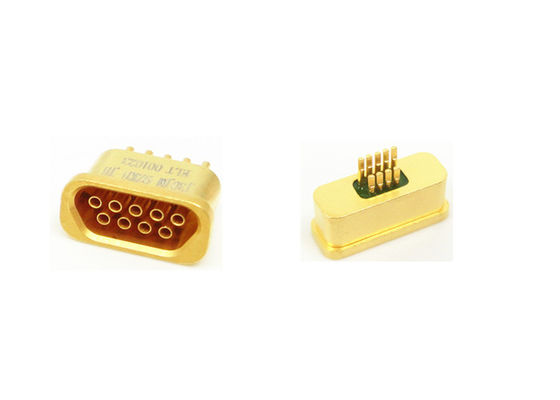

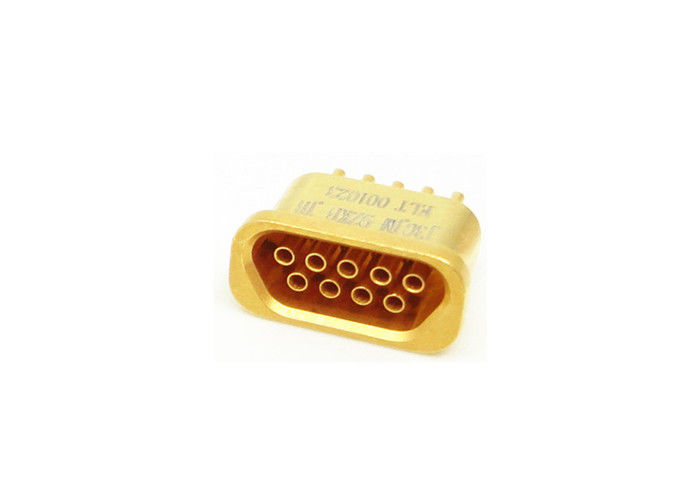

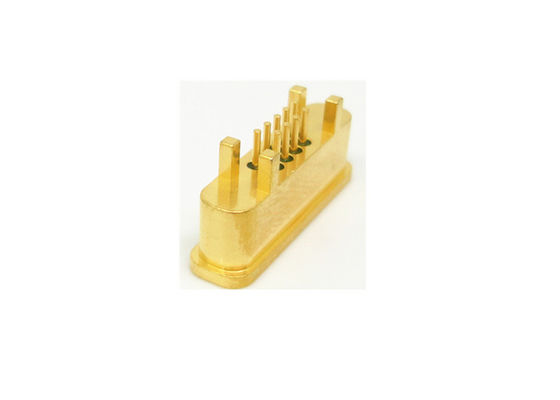

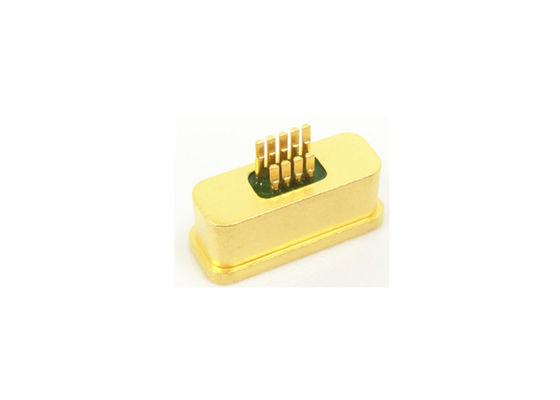

مهره مهر و موم شده 9 پین تماس با میکرو D مستطیل شکل J30JM سری میکرو با روکش طلا
J30JM micro rectangular female connectors are hermetic sockets with dielectric in glass and contact spacing 1.27mm. اتصالات زن میکرو مستطیل J30JM سوکت های هرمتیک با دی الکتریک در شیشه و فاصله تماسی 1.27 میلی متر است. For end termination styles, they can be applicable to wires with sectional area Φ0.1-0.15mm2, or soldered onto PCB directly. برای سبک های خاتمه دادن به پایان ، آنها می توانند در مورد سیم هایی با مساحت مقطع Φ0.1-0.15 mm2 یا به طور مستقیم بر روی PCB لحیم شوند. These connectors are designed exclusively for the conditions where hermetic sealing is requested. این اتصالات منحصراً برای شرایطی که درخواست آب بندی هرمتیک دارند طراحی شده اند. They have characteristics of small size, light weight, reliable connection, excellent electromagnetic shielding effectiveness, vibration and shock resistance etc. آنها دارای خصوصیات اندازه کوچک ، وزن سبک ، اتصال قابل اعتماد ، اثربخشی عالی محافظ الکترومغناطیسی ، لرزش و مقاومت در برابر ضربه و غیره هستند.
تماس با ترتیبات(نمای چهره درج پین) |
1 ، اتصالات مشترک شامل 6 زیرمجموع: اتصالات تماس گیرنده ، اتصالات تماس لحیم ، تماس درون خطی
برای PCB N ، تماس در خط برای PCB NJ ، تماس زاویه ای مناسب برای PCB W ، تماس زاویه ای مناسب برای PCB WJ.
2 ، J30J-9TJL ، "TJ" به معنی "پلاگین"
ولتاژ دارای امتیاز: 100 ولت
رتبه فعلی: 3A
Hermecity: .1.01 X 10E-09 Pa · m³ / s
مقاومت در برابر تماس: 10MΩ
مقاومت عایق: 1000 MΩ
ولتاژ تحمل دی الکتریک: 300 ولت
دوام: 500 چرخه
دمای محیط: -55 ℃ 125 + 125
رطوبت نسبی: + 40 ℃ تا 95
لرزش: 10Hz ~ 2000Hz 196m / S²
RMS شتاب کل: 23.1G
ضربه: 735m / S²
| ابعاد بیرونی رسم |
| شماره مدل | ل | L1 | پلاگین جفت گیری | توجه داشته باشید |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK = سوکت / زن (مخزن)
2. TJ = پین / نر (پلاگین)
3. م = هرمی
4. اندازه پوسته طرح تماس با ما:
- 9،15،21،25،31،37
5. JH = سطح اتصال
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
برنامه های کاربردی:
- هواپیما ، رادار
- موشک ها و سیستم های هدایت
- تجهیزات در هیئت مدیره
- سیستم های ارتباطی
- سیستم های ناوبری
- مراکز تحقیقاتی
- کاربردهای پزشکی
- کابل به کابل
- صفحه به کابل
- تخته سطح (SMT) به کابل
امکانات:
- به صورت هرمی که توسط شیشه مصنوعی مهر و موم شده است
- فاصله تماس: 1.27 میلی متر (0.05 ")
- اندازه سیم: 0.1-0.15 mm²
- 1 ، گزینه های 2 خام
- 9-37 مخاطب
- صرفه جویی در فضا و وزن.
- مقاومت عالی در برابر شوک و لرزش.
- پایان می تواند به طور مستقیم به PCB لحیم شود
انواع:
- سری J30J
- سری J30JM (Hermetic)
- سری J30 (پلاستیک)
- سری J50J
- سری J55A
- سریال J55AM (Hermetic)
- سری J56J
توجه داشته باشید:
ما می توانیم بیش از 1000 نوع Miro-D را تهیه کنیم سری J30J اتصالات اگر با درخواست شما مطابقت نداشته باشد ، لطفاً با ما تماس بگیرید.
