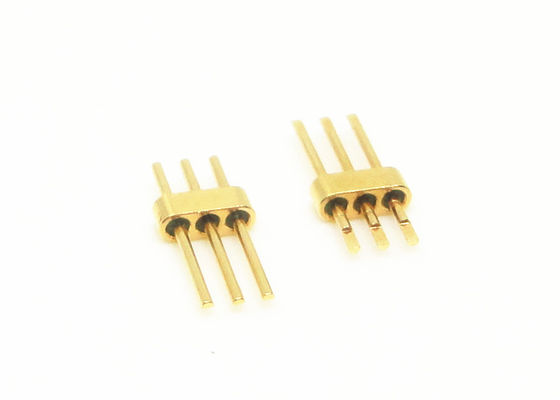

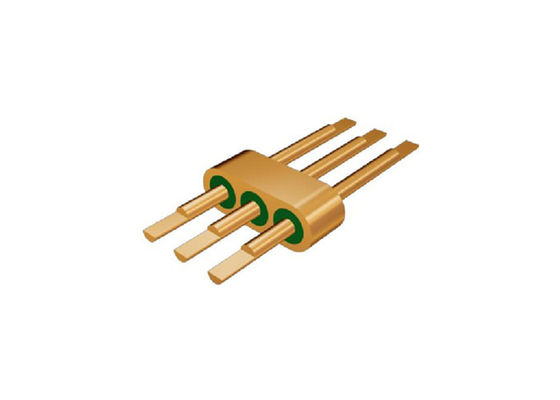

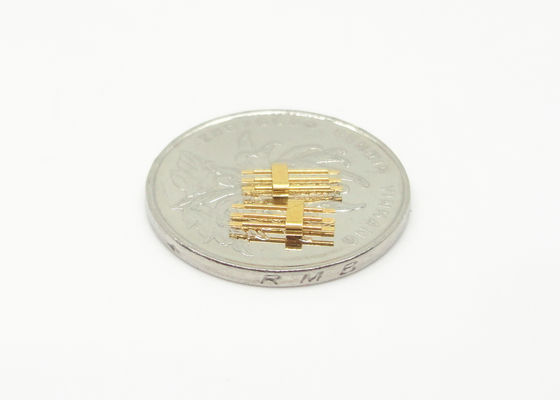

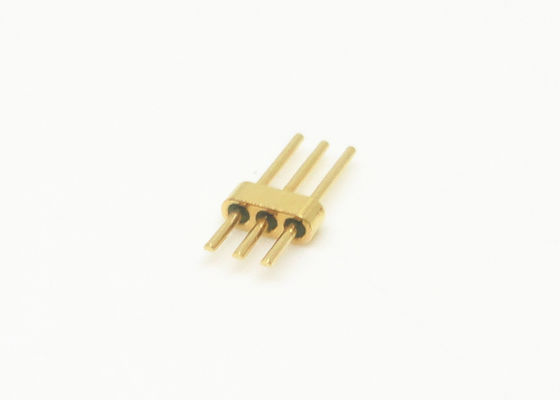

کانکتورهای مهر و موم شیشه ای فلزی هرمتیک هدرهای چند پین 3 پین 0.5 میلی متر MC-244
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین شیشه به فلز | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | دیگر | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | 3 | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 ، DM308 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | کانکتورهای آب‌بند شیشه‌ای به فلزی ۳ پین,هدرهای چند پین هرمتیک ۰.۵ میلی‌متر,کانکتورهای آب‌بند شیشه‌ای به فلزی ۰.۵ میلی‌متر |
||
هدرهای چند پین 3 پین، کانکتورهای آب‌بند شیشه به فلز
آب‌بندهای شیشه به فلز RF/DC هدرهای چند پین /کانکتور نامیده می‌شود عایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزایی که نیاز به آب‌بندی گازی دارند، استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بند هستند.
شیشه با ثابت دی‌الکتریک پایین و اتلاف دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. پوسته و هادی از آلیاژ کوار ساخته شده‌اند که در دمای بالا زینتر شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلا، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک، آب‌بند، با قابلیت اطمینان بالا هستند و در سال‌های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته‌اند.کاتالوگ-آب‌بندهای شیشه به فلز-ELT.pdf
مشخصات:
| نام محصول | شیشه به فلز هدرهای چند پین |
| امپدانس | دیگر |
| نوع | 3 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥300V |
|
آب‌بندی نرخ نشت |
<1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایقی | ≥2000MΩ برای پین تکی، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |
ویژگی‌ها:
-اندازه کوچک
-سبک وزن
-آب‌بند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم‌کاری و روش جفت‌گیری برای انتخاب
کاربرد:
طیف وسیعی از بسته‌بندی‌های الکترونیکی، ماهواره‌ها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. می‌توان آن را با محصولات SMA و امواج میلی‌متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-کنترل دقیق تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و کارایی بالا
-موجودی زیاد برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی
نقشه طرح کلی و تصویر
واحد: میلی‌متر
لیست محصولات:
| 50Ω RF تک پین سری M | انتخاب جفت‌گیری لحیم‌کاری و اتصال |
| 50Ω RF تک پین سری M استاندارد | انتخاب جفت‌گیری لحیم‌کاری و اتصال |
| 50Ω RF تک پین سری M غیر استاندارد | انتخاب جفت‌گیری لحیم‌کاری و اتصال |
| DC تک پین سری K | انتخاب لحیم‌کاری و اتصال |
| DC تک پین سری K استاندارد | انتخاب لحیم‌کاری و اتصال |
| DC تک پین سری K غیر استاندارد | انتخاب لحیم‌کاری و اتصال سر میخ |
|
هدر چند پین سری MC
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
دامنه وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای آب‌بند شیشه به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
