12 پین اتصال دهنده های مهر و موم شیشه ای به فلزی Kovar 7052 Multi-pin Headers JMC-173
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین شیشه به فلز | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | دیگر | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | چند پین | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | کانکتورهای آببند شیشهای فلزی ۱۲ پین,هدرهای چند پین کوار ۷۰۵۲,کانکتورهای آببند هرمتیک JMC-173,Kovar 7052 multi-pin headers,hermetic seal connectors JMC-173 |
||

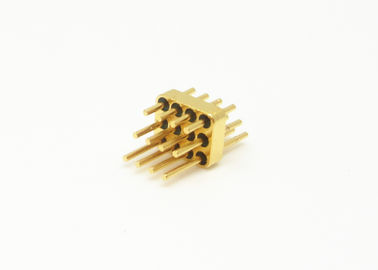

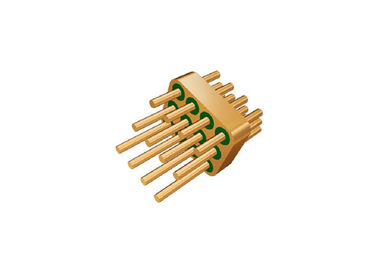

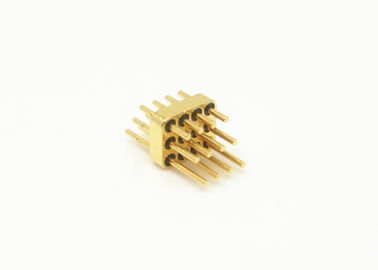

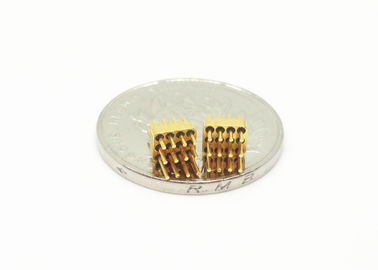

کانکتورهای آببند شیشهای فلزی ۱۲ پین کوار ۷۰۵۲ هدرهای چند پین
آببندهای شیشهای فلزی RF/DC /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزا با الزامات آببندی گاز استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببند هستند.
شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا تفجوشی شده و سطح آن طلا اندود شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، آببند، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | شیشه به فلز هدرهای چند پین |
| امپدانس | دیگر |
| نوع | ۱۲ پین |
| ردیفها | ۴ ردیف ۳ پین |
| رنگ | طلا اندود شده |
| جنس پوسته و پین | کوار ۴J29 |
|
جنس شیشه
رنگ شیشه
|
نوع ۷۰۵۰ یا ۷۰۷۰
سبز یا سفید
|
| محدوده فرکانس | ناموجود |
| VSWR | ناموجود |
| ولتاژ قابل تحمل | ≥۳۰۰ ولت |
|
آببندی نرخ نشت |
< ۱.۰۱۳۲۵ X ۱۰-۳ Pa*cm۳/s < ۱X ۱۰-۹ mbar*l/s < ۱ x ۱۰-۹ ccHe/sec @ ۱ atm |
| مقاومت عایقی | ≥۲۰۰۰MΩ برای پین تکی، ≥۱۰۰۰MΩ برای چند پین، |
| دمای عملیاتی | -۶۵°C~+۲۶۰°C |
ویژگیها:
-اندازه کوچک
-سبک وزن
-آببند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
طیف وسیعی از بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. میتوان از آن با محصولات SMA، موج میلیمتری استفاده کرد.
مزایا:
-طلا اندود شده ۱.۲۷ میکرومتر
-دقیق کنترل تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی
نقشه طرح کلی و تصویر
واحد: میلیمتر
| ۵۰Ω RF تک پین سری JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| ۵۰Ω RF تک پین سری استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| ۵۰Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| DC تک پین سری JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیمکاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
انتخاب ۱-۹ پین با ۱-۳ ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از ۱۰۰,۰۰۰ نوع کانکتورهای آببند شیشهای فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
