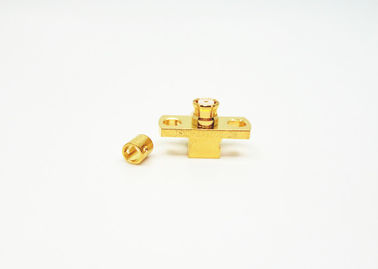

SMP RF زنانه زاویه راست کانکتور کواکسی اندازه فشرده
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال SMP RF | پوشش: | روکش طلا / نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | گواهینامه: | ISO-9001-2015 |
| دوام: | 500 چرخه | ماده: | کانکتور نر SMP |
| روش کوه: | 2 سوراخ فلنج | مدل: | SMP-KWF506-28 |
| برجسته کردن: | مینی SMP اتصال,SMP اتصال کواکسیال |
||
2 سوراخ فلنج نصب SMP RF کانکتور زنانه کانکتور کابل زاویه راست
SMP یک کانکتور هم محوری RF کوچک است که دارای حجم کوچک، وزن کم، عملکرد لرزه ای عالی و پهنای باند گسترده ای است.فرکانس کار تا 30GHz (محصول ما از اتصال دهنده SMP با عملکرد بالا می تواند به 40GHz برسد)، و پلاگ دارای سه فرم رابط-افزایش کامل، کاهش محدود و سوراخ صاف ((از جمله با ترمز).نصب کابل و آداپتورهای موجود در سری یک راه حل اتصال برای صفحه به صفحه را فراهم می کند، blind mate و rack و پانل برنامه های کاربردی در حالی که حفظ تراکم بسته.
درخواست ها
-آنتن ها
- باند پهن
- ابزار
- ابزار
- باند پهن
- ارتباط بین دو صفحه
- آنتن های فرعی
مشخصات
توجه:داده های خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~40GHz | |
| ولتاژ نامی | 170VRMS* | |
| دی الکتریک مقاومت ولتاژ | 500VRMS* | |
| مقاومت عایق | ≥2000MΩ | |
| مقاومت مرکز | هادی خارجی | نورمال≤2.5mΩ، مهر و موم≤4mΩ |
| مدير مرکزي | نورمال≤6mΩ، مهر و موم≤26mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | SNP برنز، زره دار |
| ماده | برنزی بریلیوم، طلا شده | |
| تماس انعطاف پذیر | برنزی بریلیوم | زره دار |
| شیل و سایر قطعات فلزی | مس فولاد ضد زنگ | زره پوشانده |
| عایق ها | سینتر کردن شیشه/PTFE/PEI | |
| میزان نشت محصول بسته | 1.01325×10-3Pa·cm3/s | |
ویژگی ها و مزایای آن
| DC تا 40 GHz |
| فرعی کوچک |
| زره دار |
| سایز فشرده |
| پی سی بی و کانکتورهای نصب کابل |
| پیوندهای فشاری یا فشاری |
| انتخاب مرد و زن، زاویه راست و راست |
| گشایش کامل، گشایش محدود و سوراخ صاف |
| نوع عادی و بسته، فلنج و رشته در انتخاب نصب |
| نسخه های نصب کابل برای هر دو کابل انعطاف پذیر و نیمه سخت مواد |
نقشه ی دقیق
کاتالوگ محصول
| مجموعه های کابل های RF |
| راهنماي موج به آداپتور هم محوري |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| اتصال دهنده RF نوع N |
| کانکتور TNC RF |
| کانکتور RF MCX/MMCX |
| کانکتور BNC RFکانکتورهای موج میلیمتر ((2.4mm، 2.92mm) |
توجه:
ما بیش از 10000 نوعکانکتور SMP، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را. آره
