اتصالات مهر و موم شیشه به فلز 50 اهم هرمتیک RF Feedthroughs JM8330
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | شیشه به مهر و موم های هرمتیک فلزی | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | 50Ω RF DC یا دیگر | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | مجرد | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | 50 اهم فیدتروهای RF هرمتیک,اتصال دهنده های مهر و موم شیشه ای به فلزی,کانکتورهای RF هرمتیک JM8330 |
||

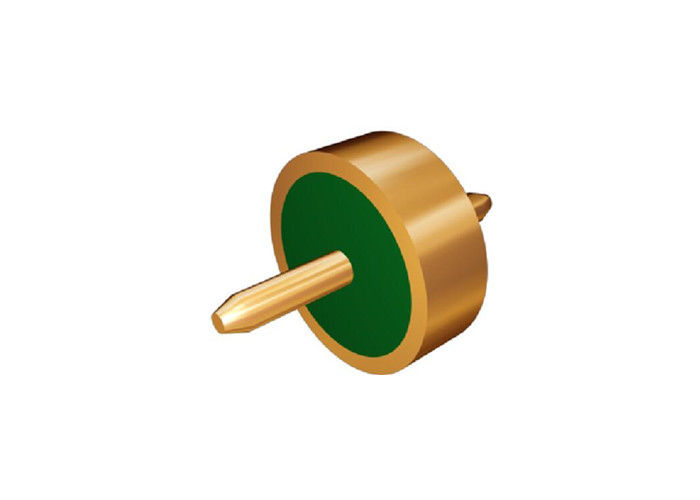

کانکتورهای آب‌بند شیشه‌ای به فلزی 50 اهم، فیدتروهای RF
آب‌بند شیشه‌ای به فلزی فیدتروهای RF/DC /هدرهای چند پین /کانکتور نامیده می‌شود عایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزا با الزامات آب‌بندی گاز استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بندی هستند.
شیشه با ثابت دی‌الکتریک پایین و اتلاف دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. پوسته و هادی از آلیاژ کوار ساخته شده‌اند که در دمای بالا زینتر شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلا، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک، آب‌بند، با قابلیت اطمینان بالا هستند و در سال‌های اخیر در صنایع تولید الکترونیک به طور گسترده‌ای مورد استفاده قرار گرفته‌اند.
مشخصات:
| نام محصول | آب‌بند شیشه‌ای به فلزی |
| امپدانس | 50Ω RF |
| نوع | 1 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری شده با طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070
سبز یا سفید
|
| محدوده فرکانس | DC~50 گیگاهرتز |
| VSWR | ≤1.2 |
| ولتاژ قابل تحمل | ≥300 ولت |
|
آب‌بندی نرخ نشت |
<1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایقی | ≥2000MΩ برای تک پین، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |
ویژگی‌ها:
-اندازه کوچک
-سبک وزن
-آب‌بند
-طراحی استاندارد و سفارشی برای انتخاب.کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم‌کاری و روش جفت‌گیری برای انتخاب
کاربرد:
محدوده کاربرد گسترده بسته‌های الکترونیکی، جنگ الکترونیک، ماهواره‌ها، موشک‌ها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. می‌توان آن را با محصولات SMA، موج میلی‌متری استفاده کرد.
مزایا:
-کنترل دقیق تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.-محصولات و خدمات با
هزینه-مقرون به صرفه بالا-موجودی زیاد برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی
تصویر دقیق

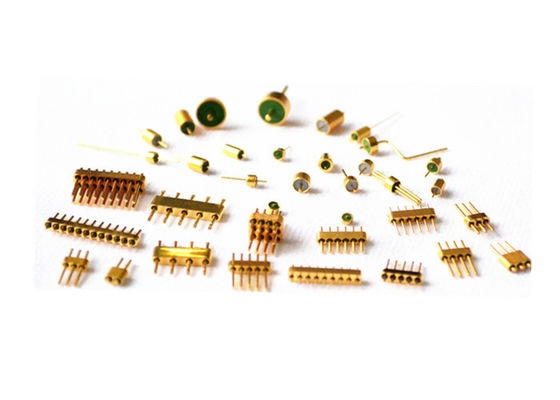

لیست محصولات:
کاتالوگ-آب‌بندهای شیشه‌ای به فلزی.pdf50Ω RF تک پین سری JM
| انتخاب جفت‌گیری لحیم‌کاری و اتصال | DC تک پین سری JK |
| انتخاب جفت‌گیری لحیم‌کاری و اتصال | DC تک پین سری JK |
| انتخاب جفت‌گیری لحیم‌کاری و اتصال | DC تک پین سری JK |
| انتخاب لحیم‌کاری و اتصال | DC تک پین سری غیر استاندارد JK |
| انتخاب لحیم‌کاری و اتصال | DC تک پین سری غیر استاندارد JK |
| انتخاب لحیم‌کاری و اتصال سر میخ | هدر چند پین سری JMC |
|
انتخاب 1-9 پین با 1-3 ردیف
|
ابعاد سفارشی |
| دامنه وسیع |
توجه: |
ما بیش از 100,000 نوع
کانکتور آب‌بند شیشه‌ای به فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
