هرمتیک کووار طلا پوشش شیشه به فلز مهر و موم کانکتورهای شیشه دانه های DC feedthroughs
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | شیشه به مهر و موم های هرمتیک فلزی | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | 50Ω RF DC یا دیگر | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | مجرد | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | وصل کننده های مهر و موم فلزی شیشه ای Kovar,فلز زره ای برای بازدهی جریان مستقیم,رابط های گره شیشه ای هیرمیتیک,Gold plating DC feedthroughs,Hermetic glass bead connectors |
||
کانکتورهای آببند شیشهای فلزی، فیدترو RF، هدرهای چند پین
آببندهای شیشهای فلزی RF/DC /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در قطعات آببند هستند.
شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا سینتر شده و سطح آن طلا اندود شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند سیم طلای باندینگ، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، آببند، بسیار قابل اعتماد هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند. کاتالوگ-آببندهای شیشهای فلزی.pdf
مشخصات:
| نام محصول | آببندهای شیشهای فلزی |
| امپدانس | DC یا سایر |
| نوع | 1 پین |
| ردیفها | 1 ردیف |
| رنگ | طلا اندود شده |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥300V |
|
آببندی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایقی | ≥2000MΩ برای پین تکی، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |
ویژگیها:
-اندازه کوچک
-سبک وزن
-آببند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: سیم طلای باندینگ، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
محدوده کاربرد گسترده بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در صنایع هوافضا، فضانوردی و خودرو. میتوان آن را با محصولات SMA، موج میلیمتری استفاده کرد.
مزایا:
-طلا اندود شده 1.27 میکرومتر
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی

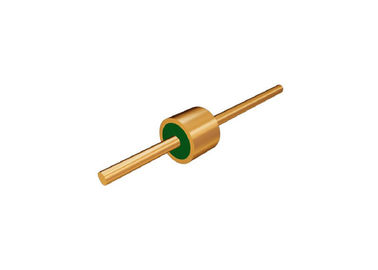

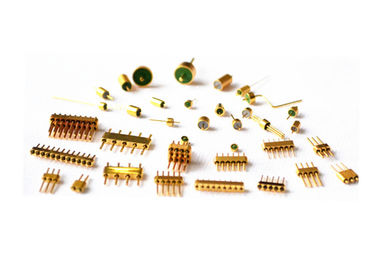

تصویر جزئی
لیست محصولات:
| مدل | A | B | C | d | D | پایان | مدل | A | B | C | d | D | پایان |
| JK1515-0.38 | 1.5 | 1.5 | 5 | 0.4 | 1.5 | لحیمکاری | JK1614-0.5B-JH | 1.4 | 0.5 | 17.9 | 0.5 | 1.6 | باندینگ L |
| JK1615-0.38 | 1.5 | 1.9 | 8 | 0.4 | 1.6 | لحیمکاری | JK1615-0.5-1-JH | 1.5 | 2.5 | 9 | 0.5 | 1.6 | باندینگ L |
| JK1515-0.38-2-JH | 1.5 | 0.5 | 4.5 | 0.4 | 1.5 | باندینگ 2 | JK2044-0.5-JH | 4.4 | 0.4 | 6.3 | 0.5 | 2 | باندینگ 2 |
| JK151616-0.4 | 1.6 | 14.2 | 30 | 0.4 | 1.6 | لحیمکاری | JK2016-0.5-2-JH | 1.6 | 0.6 | 4.5 | 0.5 | 2 | باندینگ 2 |
| JK1616-0.45 | 1.6 | 4 | 16 | 1.45 | 1.6 | لحیمکاری | JK1919-0.6-JH | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | باندینگ 2 |
| JK2020-0.45 | 2 | 4 | 10 | 0.45 | 2 | لحیمکاری | JK1919-0.6 | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | لحیمکاری |
| JK1616-0.45-1 | 1.6 | 14.2 | 30 | 0.45 | 1.6 | لحیمکاری | JK2040-0.6 | 4 | 1 | 6 | 0.6 | 2 | لحیمکاری |
| JK1614-0.45-2 | 1.4 | 5 | 11.4 | 0.45 | 1.6 | لحیمکاری | JK2040-0.6-1-JH | 4 | 1.5 | 10 | 0.6 | 2 |
باندینگ انتهای راست |
| JK2020-0.45-2 | 2 | 3 | 6.3 | 0.45 | 2 | لحیمکاری | JK2016-0.7 | 1.6 | 15.1 | 17 | 0.7 | 2 | لحیمکاری |
| JK1616-0.45-3 | 1.6 | 1.05 | 4.65 | 0.45 | 1.6 | لحیمکاری | JK2016-0.7A | 1.6 | 5 | 11.6 | 0.7 | 2 | لحیمکاری |
| JK2016-0.5 | 1.6 | 5.8 | 12 | 0.5 | 2 | لحیمکاری | JK2016-0.7B | 1.6 | 1.5 | 7.1 | 0.7 | 2 | لحیمکاری |
| JK1616-0.5 | 1.6 | 14.2 | 30 | 0.5 | 1.6 | لحیمکاری | JK2016-0.7C | 1.6 | 0.3 | 20 | 0.7 | 2 | لحیمکاری |
| JK1619-0.5 | 1.9 | 2 | 5.1 | 0.5 | 1.6 | لحیمکاری | JK2016-0.7D | 1.6 | 4 | 9.6 | 0.7 | 2 | لحیمکاری |
| JK2018-0.5 | 1.8 | 7.2 | 11.5 | 0.5 | 2 | لحیمکاری | JK2016-0.7E | 1.6 | 1.5 | 4.6 | 0.7 | 2 | لحیمکاری |
| JK2030-0.5 | 3 | 2 | 10 | 0.5 | 2 | لحیمکاری | JK1818-0.7 | 1.8 | 0.4 | 22.2 | 0.7 | 1.8 | لحیمکاری |
| JK2018-0.5A | 1.8 | 1.5 | 9.5 | 0.5 | 2 | لحیمکاری | JK2035-0.7 | 3.5 | 3 | 13 | 0.7 | 2 | لحیمکاری |
| JK1614-0.5A | 1.4 | 4 | 9 | 0.5 | 1.6 | لحیمکاری | JK2017-0.7 | 1.7 | 3 | 9.7 | 0.7 | 2 | لحیمکاری |
| JK1615-0.5-JH | 1.5 | 0.5 | 7 | 0.5 | 1.6 | باندینگ 2 | JK2016-0.7-1 | 1.6 | 1.5 | 7.6 | 0.7 | 2 | لحیمکاری |
| JK1619-0.5-1-JH | 1.9 | 3 | 8.7 | 0.5 | 1.6 | باندینگ 2 | JK2016-0.7-2 | 1.6 | 1.5 | 6.3 | 0.7 | 2 | باندینگ R |
| JK1619-0.5-2-JH | 1.9 | 4.6 | 10.3 | 0.5 | 1.6 | باندینگ 2 | JK2016-0.7F-JH | 1.6 | 5 | 9.1 | 0.7 | 2 | باندینگ L |
| JK2016-0.5-JH | 1.6 | 5.8 | 12 | 0.5 | 2 | باندینگ 2 | JK2035-0.7-1-JH | 3.5 | 3 | 22 | 0.7 | 2 | لحیمکاری |
| JK2016-0.7B-JH | 1.6 | 1.5 | 7.1 | 0.7 | 2 | باندینگ L | JK2015-0.8-JH | 1.5 | 3 | 6.5 | 0.8 | 2 | باندینگ 2 |
| JK2020-0.75 | 2 | 4 | 12 | 0.75 | 2 | لحیمکاری | JK2530-0.9 | 3 | 1.8 | 6.6 | 0.9 | 2.5 | لحیمکاری |
| JK2516-0.8 | 1.6 | 1.5 | 10 | 0.8 | 2.5 | لحیمکاری | JK2816-1.0 | 1.6 | 2 | 6.6 | 1 | 2.8 | لحیمکاری |
| JK2540-0.8 | 4 | 4 | 10 | 0.8 | 2.5 | لحیمکاری | JK2816-1.0-2-JH | 1.6 | 4.9 | 10.3 | 1 | 2.8 | باندینگ 2 |
| JK3218-0.8 | 1.8 | 20 | 51.8 | 0.8 | 3.2 | لحیمکاری | JK3218-1 | 1.8 | 15 | 27 | 1 | 3.2 | لحیمکاری |
| JK2518-0.8 | 1.8 | 5 | 12.8 | 0.8 | 2.5 | لحیمکاری | JK3015-1.3 | 1.5 | 3 | 10.5 | 1.3 | 3 | لحیمکاری |
| JK2015-0.8 | 1.5 | 3 | 6.5 | 0.8 | 2 | لحیمکاری | JK3015-1.3-1 | 1.5 | 6.1 | 10.2 | 1.3 | 3 | لحیمکاری |
| JK2015-0.8A | 1.5 | 3 | 10.5 | 0.8 | 2 | لحیمکاری | JK3430-1.4 | 3 | 4.5 | 10.5 | 1.4 | 3.4 | لحیمکاری |
| JK2520-0.8 | 2 | 4 | 14 | 0.8 | 2.5 | لحیمکاری | JK3916 | 1.6 | 2 | 6.6 | 2 | 3.9 | لحیمکاری |
|
B.2= هر دو انتها باندینگB.L.= انتهای چپ باندینگ B.R.= انتهای راست باندینگ توجه: |
|||||||||||||
ما بیش از 100,000 نوع
کانکتورهای آببند شیشهای فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.
