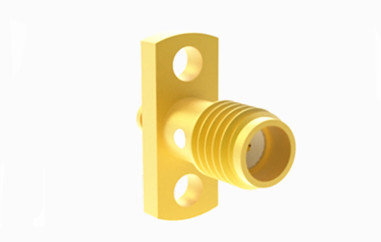

SSMA سری زنانه Mini SMA RF کانکتور برای 1# نیمه سخت / کابل انعطاف پذیر
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | اتصال SSMA RF | پوشش: | آبکاری طلا |
|---|---|---|---|
| جنسیت: | زن | مقاومت: | 50Ω |
| دوام: | 500 چرخه | Body: | Brass |
| درخواست: | صوتی / صوتی / مایکروویو | نوع: | SSMA |
| برجسته کردن: | کانکتور RF مینی SMA,کانکتور RF SMA انعطاف پذیر,کانکتور RF SMA زنانه,flexible Cable SMA RF Connector,Female SMA RF Connector |
||
کانکتور مینی SMA ماده سری SSMA برای کابل نیمه صلب/انعطاف پذیر شماره 1
کانکتور کواکسیال RF سری SSMA یک نوع جمع و جورتر از کانکتور SMA است که به دلیل ابعاد کوچک، محدوده فرکانس وسیع و قابلیت اطمینان بالا شناخته شده است. این نوع کانکتور به طور گسترده در بخش‌های مختلف از جمله هوانوردی، هوافضا و ارتباطات مایکروویو استفاده می‌شود.
ویژگی های کلیدی:
1. پایداری محیطی: کانکتورهای SSMA می توانند در برابر شرایط مختلف محیطی از جمله تغییرات دما، رطوبت، لرزش و ضربه مکانیکی مقاومت کنند.
2. نصب آسان: اندازه کوچکتر و طراحی ساده آنها باعث می شود کانکتورهای SSMA به راحتی در طرح های متراکم یا فشرده نصب و مسیریابی شوند.
3. گزینه های رابط متنوع: کانکتورهای SSMA در انواع رابط های مختلف مانند مستقیم، زاویه راست و نصب روی پنل موجود هستند تا با طرح های مختلف مدار و تجهیزات سازگار شوند.
مشخصات کانکتورهای SSMA RF:
توجه: فرکانس مدل بر اساس داده های موجود در برگه مشخصات محصول است.
| ویژگی های الکترونیکی و مواد | ||
| امپدانس | 50Ω | |
| محدوده فرکانس | DC~30GHz | |
| ولتاژ نامی | 250 VRMS (حداکثر در سطح دریا) | |
| مقاومت ولتاژ دی الکتریک | 750 VRMS (حداکثر در سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| هادی مرکزی | نر | آلیاژ مس با روکش طلا |
| ماده | برنز بریلیم با روکش طلا | |
| پوسته و سایر قطعات فلزی | آلیاژ مس با روکش طلا | |
| آستین چین دار | آلیاژ مس با روکش نیکل | |
| عایق | PTFE | |
| حلقه آب بندی | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |
کاتالوگ محصول:
| آداپتور RF |
| کانکتور SMA RF |
| کانکتور SSMP RF |
| کانکتور TNC RF |
| کانکتور N Type RF |
| کانکتور MCX/MMCX RF |
| کانکتورهای موج میلی متری (2.4mm, 2.92mm) |
| مونتاژ کابل RF |
| آداپتور موجبر به کواکسیال |
| آب بندهای هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| اتصالات دوار مایکروویو |
کاربرد:
1. مخابرات: در زیرساخت های مخابراتی، کانکتورهای SSMA ممکن است برای اتصال ایستگاه های پایه و سایر تجهیزات ارتباطی استفاده شوند.
2. ارتباطات بی سیم: در تجهیزات شبکه بی سیم مانند روترهای بی سیم و کارت های شبکه بی سیم، کانکتورهای SSMA به انتقال داده با سرعت بالا کمک می کنند.
3. صنعت خودرو: در برخی از کاربردهای خودرو، مانند سیستم های ارتباطی شبکه خودرو، کانکتورهای SSMA می توانند برای اطمینان از اتصالات سیگنال پایدار استفاده شوند.
ابعاد رابط:
محصول مرتبط
1. کانکتور فلنج 2 سوراخ سری Mini SMA (SSMA) Microstrip
| شماره مدل | L | L1 | L2 | L3 | L4 | D | D1 | D2 | D3 |
| SSMA-KFD2 | 15.6 | 3.2 | 2.7 | 4.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD8 | 11.9 | 0 | 2.2 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| SSMA-KFD10 | 11.1 | 0 | 1.4 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| SSMA-KFD19 | 14.4 | 3 | 1.7 | 4.8 | 8.3 | 0.7 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD121 | 14.6 | 3.2 | 1.7 | 4.8 | 8.3 | 0.3 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD133 | 17.5 | 4 | 3.8 | 5.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
2. کانکتورهای Mini SMA (SSMA) Micro-strip KHD (PCB ماده)
| شماره مدل | توجه |
| SSMA-KHD |
توجه:
ما بیش از 10000 نوع کانکتور SMA داریم، اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با ما تماس بگیرید و جزئیات خود را ارائه دهید.
