کانکتورهای دیواره ای با زاویه راست SSMA با قابلیت اطمینان بالا (mini SMA) ماده
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | اتصال SSMA RF | مقاومت: | 50Ω |
|---|---|---|---|
| دوام: | 500 چرخه | مواد: | آلیاژ مس |
| درخواست: | RF | مقاومت عایق: | ≥5000MΩ |
| محیط عایق: | PTFE | جنسیت: | زن |
| برجسته کردن: | MF108A کابل RF پلاگ,SSMA مرد فولاد ضد زنگ RF پلاگ |
||
کانکتورهای SSMA (mini SMA) ماده‌ی زاویه‌دار راست، با قابلیت اطمینان بالا
کانکتورهای کواکسیال RF سری SSMA نسخه‌های مینیاتوری کانکتورهای SMA هستند که با اندازه جمع و جور، پهنای باند فرکانسی وسیع و قابلیت اطمینان بالا مشخص می‌شوند. آنها به طور گسترده در بخش‌های مختلفی مانند هوانوردی، هوافضا و ارتباطات مایکروویو استفاده می‌شوند.
ویژگی‌ها:
1. اندازه مینیاتوری: کانکتورهای SSMA کوچکتر از همتایان SMA خود هستند و آنها را برای کاربردهایی که فضا در آن محدود است، مناسب می‌سازد.
2. پهنای باند فرکانسی وسیع: کانکتورهای SSMA برای کار در طیف وسیعی از فرکانس‌ها طراحی شده‌اند، که معمولاً تا 18 گیگاهرتز یا حتی بالاتر را پشتیبانی می‌کنند.
3. قابلیت اطمینان بالا: این کانکتورها به گونه‌ای طراحی شده‌اند که اتصالات پایداری را در محیط‌های سخت، از جمله دماهای بالا و لرزش، حفظ کنند.
4. تلفات بازتاب کم: طراحی کانکتورهای SSMA به به حداقل رساندن بازتاب سیگنال کمک می‌کند، که باعث کاهش تلفات و بهبود عملکرد می‌شود.
مشخصات کانکتورهای RF SSMA:
توجه: فرکانس مدل بر اساس داده‌های موجود در برگه مشخصات محصول است.
| مشخصات الکترونیکی و مواد | ||
| امپدانس | 50 اهم | |
| محدوده فرکانس | DC تا 30 گیگاهرتز | |
| ولتاژ نامی | 250 ولت RMS (حداکثر در سطح دریا) | |
| مقاومت ولتاژ دی‌الکتریک | 750 ولت RMS (حداکثر در سطح دریا) | |
| مقاومت عایق | بزرگتر یا مساوی 5000 مگااهم | |
| هادی مرکزی | نر | آلیاژ مس با روکش طلا |
| ماده | برنز بریلیم با روکش طلا | |
| پوسته و سایر قطعات فلزی | آلیاژ مس با روکش طلا | |
| غلاف چین‌دار | آلیاژ مس با روکش نیکل | |
| عایق | PTFE | |
| حلقه آب‌بندی | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |
کاربرد:
1. ارتباطات بی‌سیم: در لینک‌های مایکروویو، ارتباطات نقطه به نقطه و سیستم‌های آنتن ایستگاه‌های پایه سلولی، از کانکتورهای SSMA برای اتصال اجزای RF (فرکانس رادیویی) استفاده می‌شود.
2. هوافضا و هوانوردی: کانکتورهای SSMA به دلیل قابلیت اطمینان بالا و توانایی مقاومت در برابر شرایط سخت، در انواع سیستم‌های ارتباطی و ناوبری در صنعت هوافضا استفاده می‌شوند.
3. تجهیزات تست: در تجهیزات تست و اندازه‌گیری RF، کانکتورهای SSMA می‌توانند برای اتصال ابزارهای تست به تجهیزات تحت تست (EUT) یا سایر اجزای RF استفاده شوند.
کاتالوگ محصول:
| آداپتور RF |
| کانکتور RF SMA |
| کانکتور RF SSMP |
| کانکتور RF TNC |
| کانکتور RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر) |
| مجموعه‌های کابل RF |
| آداپتور موج‌بر به کواکسیال |
| آب‌بندهای هرمتیک شیشه‌ای به فلزی |
| کانکتور سری J30J |
| اتصالات چرخشی مایکروویو |

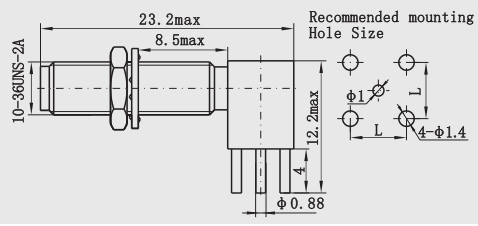

طرح کلی:(واحد: میلی‌متر)
محصول مرتبط
1. کانکتور زاویه‌دار راست Mini SMA Microstrip برای PCB
| شماره مدل | توجه |
| SSMA-KWHD41 |
2.Sکانکتور RF Microstrip ماده SMA برای PCB
| شماره مدل | توجه |
| SSMA-KHD4 |
توجه:
ما بیش از 10000 نوع کانکتور SMA داریم، اگر کانکتوری که استفاده می‌کنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
