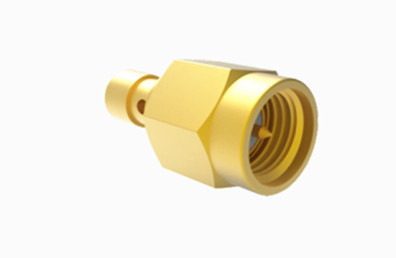

کانکتور RF SMA نر برنجی با روکش طلا برای کابل SFF-50-1.5-1/RG316
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| ماده: | کانکتور RF SMA | پوشش: | روکش طلا |
|---|---|---|---|
| رابطه جنسیتی: | نر | مقاومت: | 50Ω |
| فرکانس: | DC ~ 18 گیگاهرتز | طول عمر: | 500 چرخه |
| بدن: | مس | نوع: | SMA |
| برجسته کردن: | کانکتور RF SMA نر,کانکتور RF SMA مس,کانکتور RF SMA طلا شده,Brass SMA RF Connector,Gold Plated SMA RF Connector |
||
کانکتور RF SMA نر برنجی با روکش طلا برای SFF-50-1.5-1 /RG316 کابل
کانکتور کواکسیال RF SMA یک کانکتور کواکسیال جمع و جور و با فرکانس بالا است که مطابق با MIL-C-39012 طراحی شده است. این کانکتور دارای مزایای متعددی از جمله اندازه کوچک، محدوده فرکانسی گسترده، ویژگی‌های مکانیکی و الکتریکی استثنایی و قابلیت اطمینان بالا است. این نوع کانکتور متداول‌ترین نوع مورد استفاده در کاربردهای کواکسیال فرکانس رادیویی است. این کانکتور در حوزه‌های مختلفی مانند ارتباطات مایکروویو و دستگاه‌های اندازه‌گیری مایکروویو کاربرد گسترده‌ای دارد. کانکتورهای با عملکرد برتر شرکت ما در این سری برای پشتیبانی از فرکانس‌های تا 20 گیگاهرتز طراحی شده‌اند.
مشخصات:
توجه: داده‌های خاص مدل بر اساس داده‌های موجود در برگه مشخصات محصول است.
| مشخصات الکتریکی | ||
| امپدانس | 50 اهم | |
| محدوده فرکانس | DC~18GHz | |
| ولتاژ نامی | 335 VRMS (حداکثر در سطح دریا) | |
| مقاومت ولتاژ دی‌الکتریک | 1000 VRMS (حداکثر در سطح دریا) | |
| مقاومت عایق | ≥5000MOhm | |
| مقاومت تماس | هادی بیرونی | ≤2 mΩ |
| هادی مرکزی | ≤3 mΩ | |
ویژگی‌ها:
1. استانداردسازی و سازگاری: کانکتورهای SMA از اندازه استاندارد و مشخصات الکتریکی پیروی می‌کنند و از سازگاری با طیف گسترده‌ای از اجزا و دستگاه‌های RF اطمینان حاصل می‌کنند.
2. مقاومت محیطی: برخی از نسخه‌های کانکتورهای SMA برای مقاومت در برابر شرایط محیطی سخت، ضد آب، ضد گرد و غبار یا مقاوم در برابر خوردگی طراحی شده‌اند.
3. دامنه کاربرد گسترده: به دلیل ویژگی‌های عملکردی خود، کانکتورهای SMA به طور گسترده در ارتباطات بی‌سیم، بخش‌های آزمایش و اندازه‌گیری استفاده می‌شوند.
کاربرد:
کانکتور SMA یک کانکتور کواکسیال است که به طور گسترده در صنعت RF و مایکروویو استفاده می‌شود و به دلیل طراحی جمع و جور، محدوده فرکانسی گسترده، عملکرد مکانیکی و الکتریکی عالی و قابلیت اطمینان بالا شناخته شده است. این ویژگی‌ها کانکتورهای SMA را در زمینه‌هایی مانند ارتباطات مایکروویو، تجهیزات اندازه‌گیری و آزمایش، ارتباطات ماهواره‌ای و آزمایش‌های علمی قابل استفاده می‌کند.محصولات دیگر:1.کانکتور کواکسیال RF SMA ماده با زاویه راست، نصب فلنج
شماره مدل
LL1
| L2 | D | D1 | توجه | 7 |
| 1.3 | شماره مدل | شماره مدل | کاتالوگ محصولات: | |
| 1.3 | شماره مدل | شماره مدل | کاتالوگ محصولات: | 2 |
| 0.6 | 1 | 15 | 3 | |
| 1.3 | SMA-KWFD147 | شماره مدل | کاتالوگ محصولات: | |
| 1.3 | 1 | 1 | کاتالوگ محصولات: | |
| 0.4 | شماره مدل | 3 | 3 | |
| 1 | شماره مدل | شماره مدل | 0 |
L1
| L2 | D | D1 | D2 | توجه | SMA-KFD217A | 4 | 7 |
| 6 | 1 | 4.1 | 2.2 | کاتالوگ محصولات: | آداپتور RF | 5 | |
| 5.7 | 3.3 | 0 | 2.6 | کاتالوگ محصولات: | 3.3 | آداپتور موج‌بر به کواکسیال | |
| 5.7 | 1 | 4.1 | 2.6 | 0 | آداپتور RF | آداپتور موج‌بر به کواکسیال | |
| 5.7 | 3.3 | 0 | 2.6 | SMA-KFD1401 | 3.3 | 5 | |
| 5.7 | 1.3 | 4.1 | 2.6 | کاتالوگ محصولات: | آداپتور RF | آداپتور موج‌بر به کواکسیال |
آب‌بندهای هرمتیک شیشه‌ای به فلزی
| کانکتور سری J30J |
| اتصالات چرخشی مایکروویو |
| مجموعه‌های کابل RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر) |
| توجه: |
| ما بیش از 10000 نوع کانکتور SMA داریم، اگر کانکتوری که استفاده می‌کنید یافت نشد، لطفاً با ما تماس بگیرید و جزئیات خود را ارائه دهید. |
