مبدل کابل RF SMA نر زاویه راست استیل ضد زنگ RF

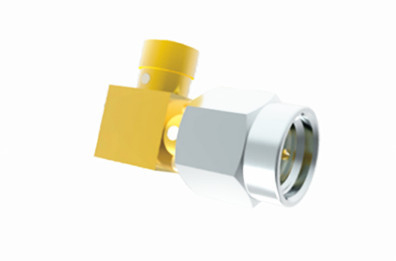

کانکتور RF استیل ضد زنگ SMA نر زاویه راست

کانکتور کواکسیال RF SMA یک کانکتور کواکسیال کوچک با فرکانس بالا است که مطابق با MIL-C-39012 طراحی شده است. این کانکتور دارای مزایایی مانند اندازه جمع و جور، محدوده فرکانس وسیع، عملکرد مکانیکی و الکتریکی برتر و قابلیت اطمینان بالا است. به عنوان پرکاربردترین کانکتور کواکسیال RF، به طور گسترده در ارتباطات مایکروویو، تجهیزات اندازه‌گیری مایکروویو و سایر زمینه‌ها استفاده می‌شود. کانکتورهای با کارایی بالا که توسط شرکت ما توسعه یافته‌اند می‌توانند به فرکانس‌هایی تا 20 گیگاهرتز برسند.

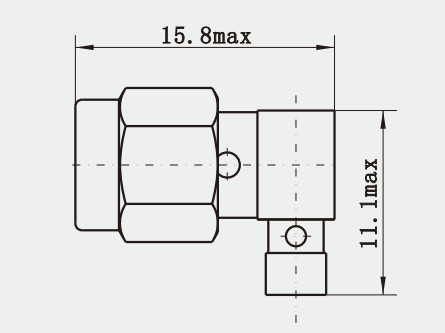

نقشه شماتیک و تصویر (میلی‌متر)

مشخصات الکتریکی آداپتور RF SMA

سایر آداپتورهای RF SMA نر ماده به SMA نر ماده

1.

2.

3.

4.

5.

6.

کاربرد:

ویژگی‌ها:

اندازه جمع و جور: SMA مخفف "نسخه SubMiniature A" است که به اندازه کوچک آن اشاره دارد و آن را برای کاربردهایی که فضا در آن محدود است، ایده‌آل می‌کند.

اتصال قابل اعتماد: کانکتورهای SMA از یک مکانیسم اتصال رزوه ای استفاده می کنند که یک اتصال فیزیکی ایمن را فراهم می کند و انتقال سیگنال پایدار را تضمین می کند.

گزینه های نصب همه کاره: کانکتورهای SMA در نسخه های زاویه راست و مستقیم ارائه می شوند که نصب فلنج یا دیواره را ارائه می دهند و با کنتاکت های چین دار یا لحیم کاری برای مطابقت با نیازهای مختلف کاربردی در دسترس هستند.

مواد با کیفیت بالا: محفظه یک کانکتور SMA معمولاً از فولاد ضد زنگ SU303 یا برنج ساخته شده و با طلا آبکاری می شود تا از رسانایی الکتریکی خوب و مقاومت در برابر خوردگی اطمینان حاصل شود.

مشخصات فنی خاص: کانکتورهای SMA دارای امپدانس مشخصه 50Ω و محدوده فرکانس تعریف شده هستند که به کاربران کمک می کند کانکتورهای مناسب را برای نیازهای فنی خاص خود انتخاب کنند.

کارگاه و نمایشگاه

توجه:
ما بیش از 10000 نوع آداپتورهای کانکتور RF داریم، اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با جزئیات خود با ما تماس بگیریدls.
