رابط زاویه راست سری J30J Micro-D / D-Subminature 21 پین اتصال MDM برای PCB
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| خارج از پوسته: | آلیاژ آلومینیوم | پین تماس: | 21 |
|---|---|---|---|
| مواد: | فلز | تماس با فاصله: | 1.27 میلی متر |
| منطقه بخش: | 0.1-0.15 میلی متر مربع | استاندارد: | MIL-DTL-83513 |
| نوع ارتباط: | پین پیچشی میکرو، آبکاری طلا | نام محصول: | J30J، Mirco-D، D-sub، MDM |
| تایپ کنید: | زاویه راست | صدور گواهینامه: | ROHS ISO-9001-2015 |
| برجسته کردن: | کانکتور سری Micro-D J30J,کانکتور MDM 21 پین,کانکتور MDM D Subminature |
||

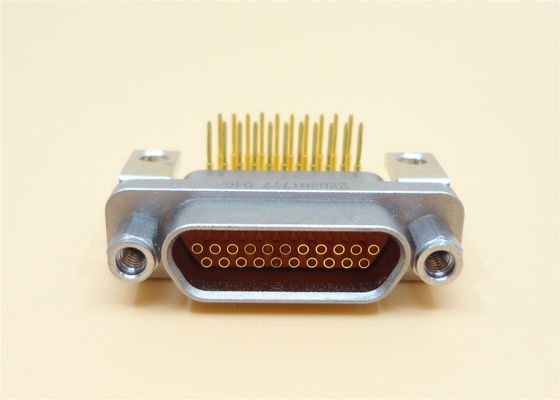

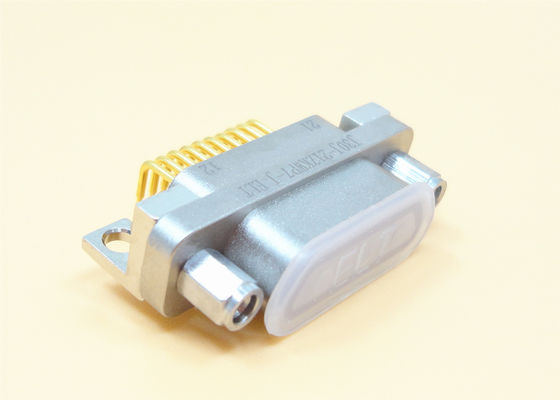

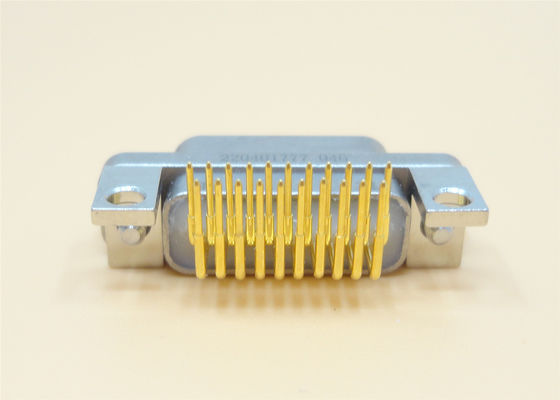

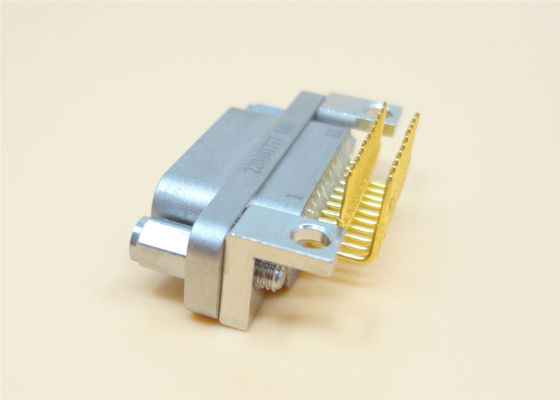

کانکتور MDM با زاویه راست Micro-D Rectangular J30J 21 Pin برای PCB
محصول j30j مستطیلی Micro-d معادل محصولات سری MDM آمریکا می باشد.پوسته از آلیاژ آلومینیوم ساخته شده است و فاصله تماس 1.27 میلی متر است.این کانکتور j30j برای سطح مقطع هسته سیم مربع 0.1-0.15 میلی متر مناسب است.عملکرد این محصول مطابق با gjb2446a (مشخصات کلی کانکتور برق مستطیلی با محفظه میکرو پلاریزه) است که معادل mil-dtl-83513 بوده و به دو دسته معمولی (مسکن) و بهبود یافته (هوزینگ) تقسیم می شود.دارای ویژگی های فضای نصب کوچک، وزن سبک، اتصال قابل اعتماد، محافظ الکترومغناطیسی خوب و مقاومت لرزه ای است و به طور گسترده در تجهیزات الکترونیکی و ابزارهایی با فضای کوچک مورد نیاز استفاده می شود.
کانکتورهای متداول شامل 6 سری فرعی هستند: کانکتور تماسی چین دار، کانکتور تماسی جوشکاری، کانکتور PCB n-in-line، کانکتور PCB nj در خط، کانکتور PCB w زاویه راست و کانکتور PCB WJ زاویه راست.
| تماس با ترتیبات (نمای چهره درج پین) |
مشخصات:
| رتبه بندی فعلی | 3A |
| رتبه بندی ولتاژ | 300 ولت |
| مقاومت عایق | ≥ 5000 MΩ |
| دوام | 500 چرخه |
| ولتاژ مقاومت دی الکتریک | 800 |
| دمای محیط | -55℃ ~ + 125℃ |
| رطوبت نسبی | تا 95٪ در +40 درجه سانتیگراد |
| لرزش | 10 هرتز ~ 2000 هرتز 196 m/S² |
| کل شتاب RMS | 23.1G |
| تأثیر | 735 متر بر مربع |
| ابعاد بیرونیطراحی |
| شماره مدل | آ | ب |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
امکانات:
*استاندارد: معادل mil-dtl-83513
*محصولات سری هسته ای 9، 15، 21، 25، 31، 37
* حالت پایانی PCB تماس زاویه راست است و شبکه 1.27 × 2.54 (ردیف × خط) است.
*سوزن پیچشی
* سطح مقطع کابل قابل اجرا 0.1 ~ 0.15 mm2 است
*سطح مقطع کابل 0.07 میلی متر مربع است
*گزینه های 1، 2، 3، 4 خام
*اتصال با چگالی بالا
*مدل های راست و راست موجود است
*مقاومت تماس کم، ظرفیت جریان بالا و قدرت دی الکتریک بالا.
* مجموعه های کانکتور و کابل با طراحی سفارشی.
*انتخاب مدل با زاویه مستقیم و راست
* صرفه جویی در فضا و وزن.
انواع:
- سری J30J
- سری J30JM (هرمتیک).
- سری J30 (پلاستیک).
- سری J50J
- سری J55A
- سری J55AM (Hermetic).
- سری J56J
- سری J30J
- سری J30JM (هرمتیک).
- سری J30 (پلاستیک).
- سری J50J
- سری J55A
- سری J55AM (Hermetic).
- سری J56J
برنامه های کاربردی:
- اویونیک، رادار
- موشک ها و سیستم های هدایت
- تجهیزات داخل هواپیما
- سیستم های مخابراتی
- اویونیک، رادار
- موشک ها و سیستم های هدایت
- تجهیزات داخل هواپیما
- سیستم های مخابراتی
- مراکز تحقیقاتی
-نظامی
- GPS
- پهپاد
- سیارتباطات
-سات کام
- سیستم های ناوبری- مراکز تحقیقاتی
- کاربردهای پزشکی
- برد سطحی (SMT) به کابل
