کندهای مستقیم DC 15 Pin Header با پیوند در هر دو طرف مسطح JMC-1295-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | سنجاق: | چند پین |
|---|---|---|---|
| شماره پین: | 15 پین | ماده پین: | Kovar 4J29 |
| جنس شیشه: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| گواهی: | ROHS ISO-9001-2015 | بسته بندی: | مهر و موم های فلزی |
| نام تجاری: | ELT(Elite) | ODM: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | سرپوش 15 پین بازدار DC,اتصال دهنده مهر و موم شیشه ای به فلزی,سرپوش کنار صاف شده,glass to metal seal connector,flattened side pin header |
||

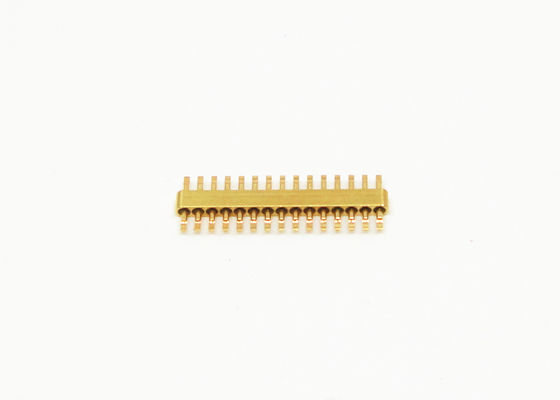

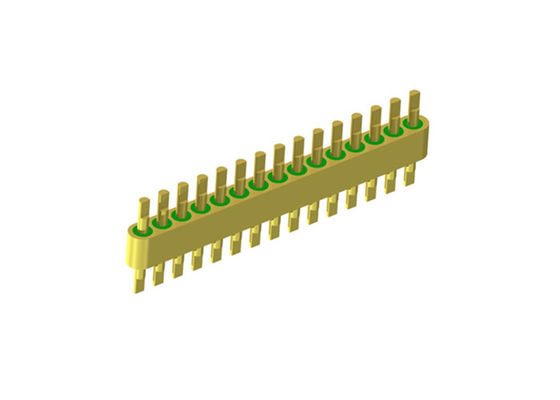

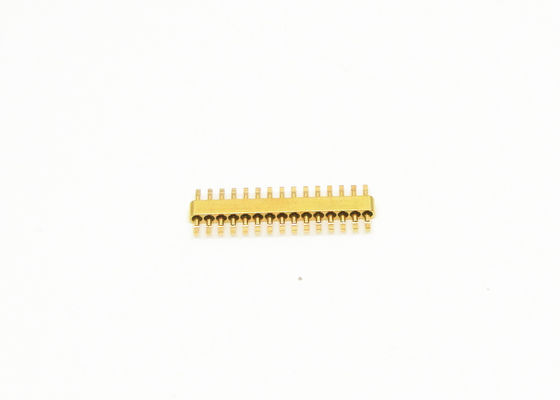

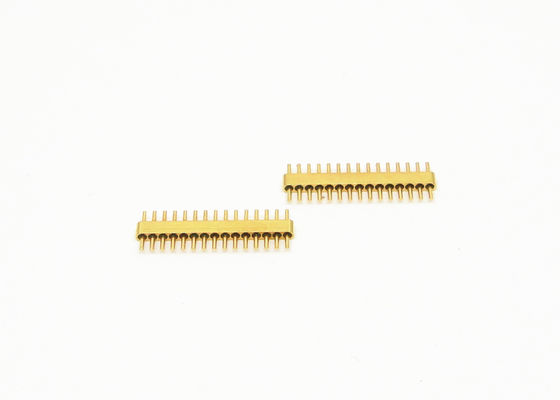

هدر چند پین DC هرمتیک برش مستقیم 15 پین با اتصال در هر دو طرف صاف
مشخصات JMC-1295-JH:
| نام محصول | هدر چند پین هرمتیک |
| امپدانس | NA |
| نوع | 15 پین |
| ردیف | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | آلیاژ کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥100V |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥2000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
تصویر جزئی (mm) از JMC-1295-JH
کاتالوگ-شیشه-به-فلز-مهر و موم-هرمتیک.pdf
مهر و موم های هرمتیک بهینه-ELT.pdf
مقدمه
هدرهای RF/DC شیشه به فلز هرمتیک /هدرهای چند پین /کانکتور همچنین نامیده می شود عایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزای با الزامات آب بندی گاز استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.
از شیشه با ثابت دی الکتریک پایین و اتلاف دی الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می شود. بدنه و هادی از آلیاژ کوار ساخته شده است که در دمای بالا زینتر شده است و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک های ترمینال مانند اتصال سیم طلا، لحیم کاری و جفت گیری و غیره است. عایق های شیشه ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سال های اخیر در صنایع تولید الکترونیک به طور گسترده ای مورد استفاده قرار گرفته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت گیری برای انتخاب
کاربرد:
طیف گسترده ای از کاربرد در بسته های الکترونیکی، ماهواره ها، رادار و سایر موارد در زمینه های هوافضا، فضانوردی و خودرو. می توان از آن با محصولات SMA، موج میلی متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
- کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و کارایی بالا
-موجودی زیاد برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| سری JM تک پین RF 50 اهم | انتخاب لحیم کاری جفت گیری و اتصال |
| سری استاندارد JM تک پین RF 50 اهم | انتخاب لحیم کاری جفت گیری و اتصال |
| سری غیر استاندارد JM تک پین RF 50 اهم | انتخاب لحیم کاری جفت گیری و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر میخ |
|
سری JMC هدر چند پین
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای هرمتیک شیشه به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.
