اتصال 1.13Nm SMA زنانه جک مستقیم برای PCB Edge Mount
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | آداپتور SMA RF | آبکاری: | روکش طلا |
|---|---|---|---|
| امپدانس: | 50Ω | محدوده فرکانس: | DC ~ 18 گیگاهرتز |
| ماندگاری: | 500 چرخه | درخواست: | RF، Satcom / antenna/Audio |
| تماس ها: | بریلیم برنز | گواهینامه: | ROHS، ISO-9001-2015 |
| گشتاور: | 0.79 ~ 1.13 نیوتن متر | رتبه بندی ولتاژ: | 335 VRMS |
| برجسته کردن: | 1.13 نیوتن متر جک SMA زن,اتصال PCB Edge Mount SMA زن,1.13 نیوتن متر اتصال rf زن |
||
کانکتور SMA زنانه جک مستقیم برای نصب لبه PCB
کانکتورهای RF SMA با عملکرد بالا:
-
کانکتورهای RF SMA در ورژن های اتصال سریع ، فشار یا رابط استاندارد ، مستقیم ، 90 درجه و همچنین پیکربندی های صفحه پردا یا 4 سوراخ در دسترس هستند.
-
کانکتور SMA RF با کیفیت بالا و ترکیب سریع با پیچ زدن دو کانکتور با هم بدون نیاز به جوشاندن یا پیچ زدن است.
-
کانکتورهای الکتریکی SMA به طور گسترده ای برای مایکروویو، آنتن ها و ابزار آزمایش و غیره استفاده می شود.
-
کانکتور های RF SMA کانکتورهای coaxial RF با اندازه کوچک ، مقاومت در برابر لرزش و دامنه فرکانس گسترده ای تا 18GHz هستند (کانکتورهای RF SMA ما می توانند 20GHz باشند).
لطفاً بر روی صفحه متصل کلیک کنید و دانلود کنید.کاتالوگ SMA Adapter.pdf برای موارد بیشتر اندازه های سفارشی خوش آمدید.

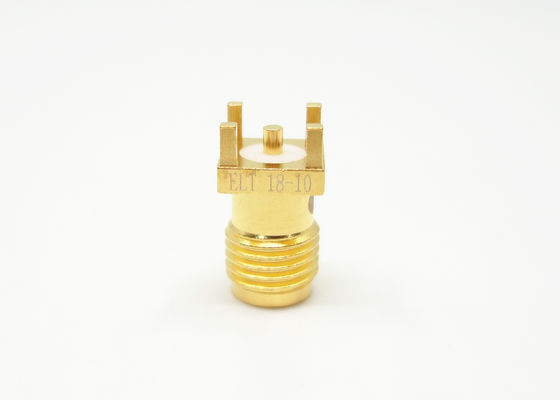

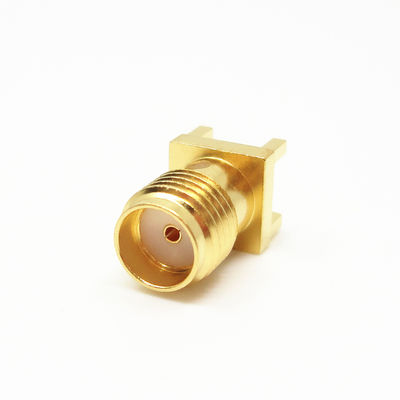

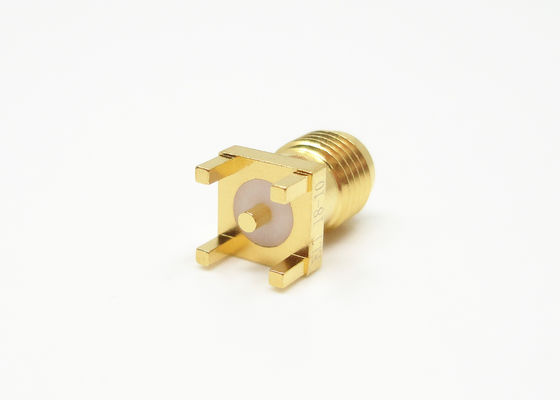

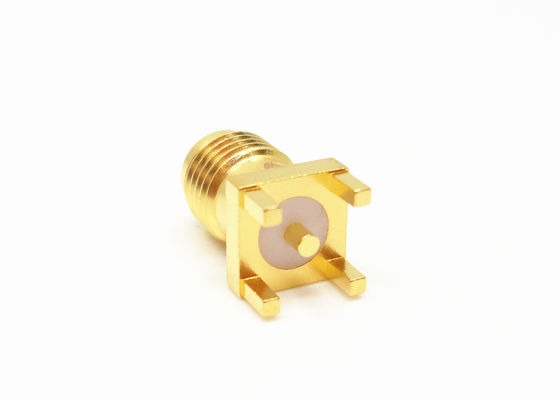

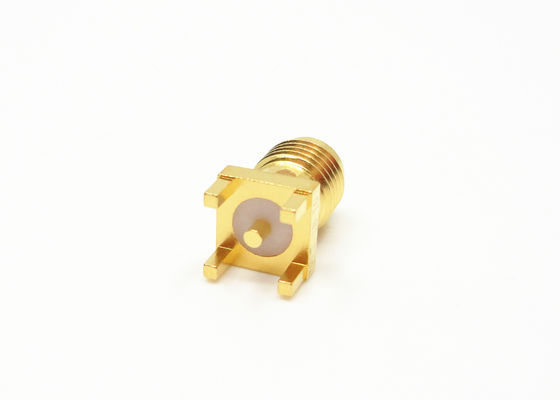

صفحه نمایش محصول SMA Connector:
مزیت ما:
-
تامین کننده قطعات واجد شرایط چین
-
20 سال تجربه در قطعات RF و مایکروویو
-
تجربه همکاری غنی با پروژه های پیشرفته ملی
-
اجزای دارای عملکرد بالا و کیفیت تجاری برای انتخاب
-
کیفیت سختگیرانه (گزارش کیفیت) ،ISO9001،ROHS،CE،UL
-
مساحت کارخانه 35000 متر مربع با نزدیک به 1000 کارمند با تجربه
-
500+ اختراع ملی با 15 خط تولید
-
ارزش تولید سالانه بیش از ۳۰۰ میلیون دلار آمریکا
-
محصولات 50+ سری با 100،000 نوع
-
تحویل کوتاه مدت و قیمت رقابتی
-
سفارشات سفارشی پذیرفته می شوند
*مزیت های سفارشی سازی عملکرد قابل اعتماد سیستم مدیریت تولید کامل ((ISO9001، ISO14001) ما تجربه در مورد قطعات RF بیش از ده سال داریم کارکنان R&D با تجربه.تمام کالا قبل از ارسال آزمایش خواهد شد خدمات OEM / ODM در دسترس.
ویژگی های الکتریکی:
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~18GHz | |
| ولتاژ نامی | 335VRMS* | |
| دی الکتریک مقاومت ولتاژ | 1000VRMS* | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | راننده مرکز | ≤3.0mΩ |
| راننده خارجی | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
مشخصات مواد و مکانیکی:
| راننده مرکز | مرد | برنج طلا شده | ||||
| ماده | Sn-P برنز طلا شده | |||||
| تماس انعطاف پذیر | برنزی بریلیوم | |||||
| شیل و سایر قطعات فلزی | مس فلز شده | |||||
| پسیویاسیون ضد زنگ | ||||||
| آستین کشویی | مس فلز شده | |||||
| چرخش محکم اتصال | 0.79-1.13N.m | |||||
| دوام | 500 چرخه | |||||
| حلقه مهر | لاستیک سیلیکونی | |||||
| عایق ها | PTFE | |||||
استاندارد قابل استفاده:
-
MIL-C-39012
-
IEC 60169-15
جزئیات بیشترجک مستقیم زنانه SMA کانکتور برای PCB Edge Mount : ((Unit:mm)
کاربردها:
-
سیستم های مایکروویو مخابرات
-
راه حل های 5G
-
سیستم های اندازه گیری
-
سیستم های آنتن وای فای تلفن همراه
محصولات ما شامل:
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
| مجموعه های کابل های RF |
| راهنمای موج به آداپتور هم محوری |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
با کیفیت بالا و قیمت مناسب از همکاری های تجاری شما استقبال می کنیم.
