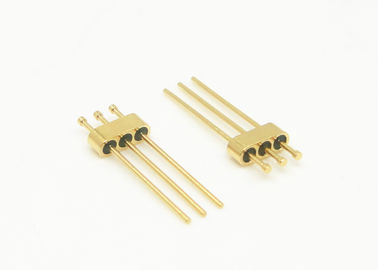

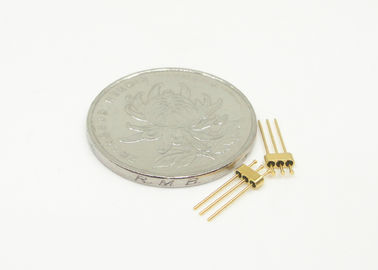

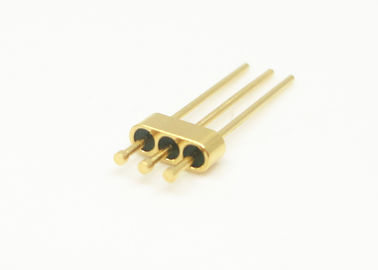

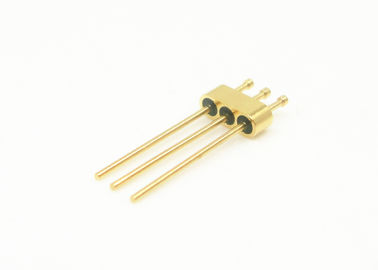

مخلوط کننده های سر ناخن شیشه ای به فلزی با سطح اتصال سیم طلا JMC-658-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین سر ناخن پین بلند | امپدانس: | دیگر |
|---|---|---|---|
| سنجاق: | 3 پین | ماده پین: | Kovar 4J29 |
| آبکاری: | اندود | شیشه ای: | 7052،7070 |
| گواهی: | ROHS ISO-9001-2015 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | کانکتورهای شیشهای سیم طلایی,آببندیهای فلزی شیشهای سر میخ,کانکتورهای آببندی شیشهای JMC-658-JH,nail head glass metal seals,JMC-658-JH glass seal connectors |
||
هدرهای هرمتیک سر میخ 3 پین، پین بلند با سطح اتصال سیم طلا
هدرهای چند پین هرمتیک / آببندی شیشه به فلز تغذیه RF / DC /مهرههای شیشهای نامیده میشود عایق شیشهای، هدر هرمتیک. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در قطعات آببندی هستند.
از شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا تفجوشی شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبکهای ترمینال مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است.
عایقهای شیشهای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.
کاربرد:
محدوده کاربرد گسترده بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در صنایع هوافضا، فضانوردی و خودرو. میتوان از آن با محصولات SMA، موج میلیمتری استفاده کرد.
مشخصات:
| نام محصول | هدر هرمتیک سر میخ هدرهای چند پین، سطح اتصال سیم بلند |
| امپدانس | سایر |
| نوع | 3 پین |
| ردیفها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥300V |
|
هرمتیسیته نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥2000MΩ برای پین تکی، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |
نقشه و تصویر JMC-658-JH
واحد: میلیمتر
لیست محصولات:
| 50Ω RF تک پین سری JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| 50Ω RF تک پین سری استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| 50Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| DC تک پین سری JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیمکاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 10,000 نوع کانکتورهای آببندی شیشه به فلز هرمتیک داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.
ویژگیها:
- اندازه کوچک
- سبک وزن
- هرمتیک
- کیفیت پایدار و قابلیت اطمینان بالا
- هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
مزایا:
- آبکاری طلا 1.27 میکرومتر
- کنترل تلرانس
دقیق-
طراحی استاندارد و سفارشی برای انتخاب.- محصولات و خدمات با
هزینه بالا و کارایی بالا
- موجودی زیاد برای اندازههای استاندارد
- تحویل سریع برای محصولات سفارشیدانلود
