اتصالات محکم شیشه به فلز با قابلیت اطمینان بالا Multi Pin Header Gold Plated JMC-1605
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | عناوین چند پین | امپدانس: | دیگر |
|---|---|---|---|
| آبکاری: | اندود | شماره پین: | 3 پین |
| مواد پوسته: | Kovar 4J29 | شیشه ای: | 7052،7070 ، |
| ماده پین: | Kovar 4J29 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | اتصال کننده های مهر و موم فلزی شیشه ای زره دار,کانکتورهای هدر چند پین JMC-1605,کانکتورهای شیشه به فلز با قابلیت اطمینان بالا,multi pin header connectors JMC-1605,high reliability glass metal connectors |
||

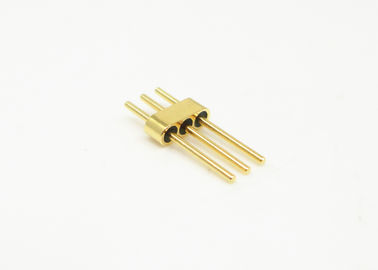

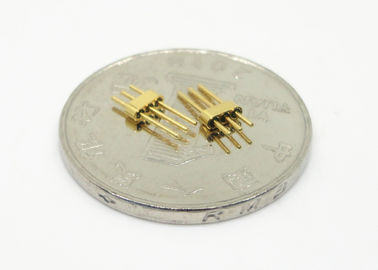

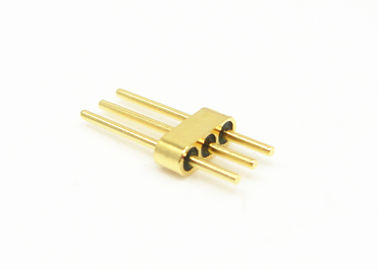

هدر چند پین 3 پین با آبکاری طلا، مهر و موم شیشه به فلز هرمتیک
مهر و موم شیشه به فلز هرمتیک RF/DC Feedthroughs /هدرهای چند پین /کانکتور نامیده می شود عایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزایی که نیاز به آب بندی گازی دارند، استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.
از شیشه با ثابت دی الکتریک پایین و اتلاف دی الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می شود. پوسته و هادی از آلیاژ کوار ساخته شده اند که تحت دمای بالا تف جوشی شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک های پایانی مانند اتصال سیم طلا، لحیم کاری و جفت گیری و غیره است. عایق های شیشه ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سال های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته اند.
مشخصات:
| نام محصول | شیشه به فلز فیدترو |
| امپدانس | دیگر |
| نوع | 3 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥300V |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥2000MΩ برای پین تکی، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت گیری برای انتخاب
کاربرد:
طیف وسیعی از بسته بندی های الکترونیکی، ماهواره ها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. می توان از آن با محصولات SMA، موج میلی متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
محصولات مرتبط:
لیست محصولات: کاتالوگ-مهر و موم های هرمتیک شیشه به فلز.pdf
| 50 اهم RF تک پین سری JM | انتخاب لحیم کاری، جفت گیری و اتصال |
| 50 اهم RF تک پین سری استاندارد JM | انتخاب لحیم کاری، جفت گیری و اتصال |
| 50 اهم RF تک پین سری غیر استاندارد JM | انتخاب لحیم کاری، جفت گیری و اتصال |
| DC تک پین سری JK | انتخاب لحیم کاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیم کاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیم کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای هرمتیک شیشه به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
