سرپوش های چند پین طلا شده شیشه به فلز مهر سولدر وزن سبک JMC-1551
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین | شماره پین: | 2 پین |
|---|---|---|---|
| امپدانس: | دیگر | آبکاری: | اندود |
| مواد پوسته: | Kovar 4J29 | ماده پین: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | اتصال کننده های مهر و موم شیشه ای به فلز طلا شده,هیدرهای چند پین سبک وزن,اتصال کننده های مهر و موم جوش JMC-1551,light weight multi pin headers,JMC-1551 solder seal connectors |
||
هدرهای چند پین هرمتیک ۲ پین آببندی شیشهای به فلز فیدتروهای لحیمکاری
آببندی شیشهای به فلز هرمتیک فیدتروهای RF/DC /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای نیز. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزای با الزامات آببندی گازی استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببندی هستند.
شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا سینتر شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سالهای اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | آببندی شیشهای به فلز فیدترو |
| امپدانس | سایر |
| نوع ۵ | ۲ پین |
| ردیفها | ۱ ردیف |
| رنگ | آبکاری طلا |
| جنس پوسته و پین | کوار ۴J29 |
|
جنس شیشه
رنگ شیشه
|
نوع ۷۰۵۰ یا ۷۰۷۰
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥۳۰۰ ولت |
|
هرمتیسیته نرخ نشت |
< ۱.۰۱۳۲۵ X ۱۰-۳ Pa*cm۳/s < ۱X ۱۰-۹ mbar*l/s < ۱ x ۱۰-۹ ccHe/sec @ ۱ atm |
| مقاومت عایقی | ≥۲۰۰۰MΩ برای پین تکی، ≥۱۰۰۰MΩ برای چند پین، |
| دمای عملیاتی | -۶۵°C~+۲۶۰°C |
ویژگیها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
محدوده کاربرد گسترده بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در صنایع هوافضا، فضانوردی و خودرو. میتوان از آن با محصولات SMA و موج میلیمتری استفاده کرد.
مزایا:
-آبکاری طلای ۱.۲۷ میکرومتر
-دقیق کنترل تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی

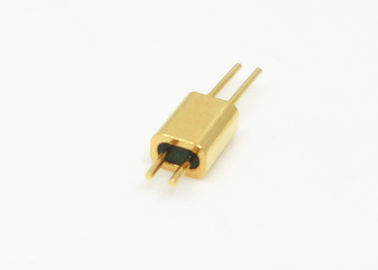

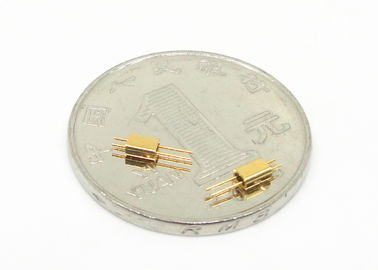

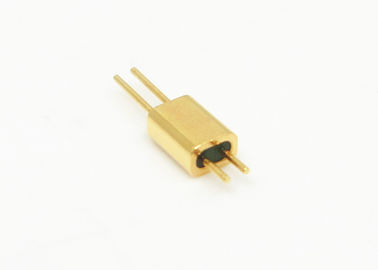

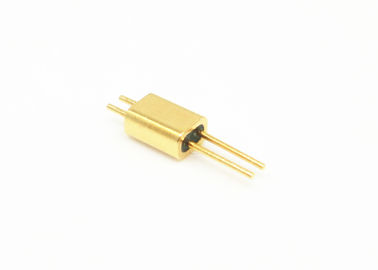

تصویر جزئی
محصولات مرتبط:
لیست محصولات: کاتالوگ-آببندیهای هرمتیک شیشهای به فلز.pdf
| ۵۰Ω RF تک پین سری JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| ۵۰Ω RF تک پین سری استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| ۵۰Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| سری DC تک پین JK | انتخاب لحیمکاری و اتصال |
| سری استاندارد DC تک پین JK | انتخاب لحیمکاری و اتصال |
| سری غیر استاندارد DC تک پین JK | انتخاب لحیمکاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
انتخاب ۱-۹ پین با ۱-۳ ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از ۱۰۰,۰۰۰ نوع کانکتورهای آببندی هرمتیک شیشهای به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
