کانکتورهای سیم کشی شیشه ای به فلزی با طلای طلایی یک پین 50 Ohm RF Feedthroughs JM2516N
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | مهر و موم های فلزی | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | 50 اهم | نام دیگر: | RF/50 اهم خوراک |
| سنجاق: | مجرد | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | کانکتورهای فیدترو RF روکش طلا,کانکتورهای آببند شیشه به فلز تک پین,کانکتورهای فیدترو 50 اهم JM2516N,single pin glass metal seal connectors,50Ohm JM2516N feedthrough connectors |
||
50 Ohm RF Feedthroughs شیشه به فلز مهر و موم برای بسته های الکترونیک هوافضا
مهر و موم های فلزی از شیشه های هرمتیک / سرپوش های چند پین/کانکتورهمچنین نامیده می شودعایق شیشه ایآنها عمدتا برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترل بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای نیاز به مهر و موم گاز استفاده می شوند.آنها یکی از مهم ترین اجزای در اجزای مهر و موم هستند.
شیشه با ثابت دی الکتریک پایین و از دست دادن دی الکتریک پایین به عنوان مواد عایق و پشتیبانی استفاده می شود.آلیاژ Kovarکه در دمای بالا سینتر شده است و سطح آن طلا شده است. رسانای مرکزی دارای انواع سبک های پایان مانند اتصال سیم طلا، جوش و جفت گیری و غیره است.عایق های شیشه ای کوچک هستند، سبک وزن، خنک کننده، بسیار قابل اعتماد و در سال های اخیر در صنایع تولیدی الکترونیک گسترده شده اند.
| نام محصول | مهر و موم های شیشه ای به فلزی |
| شماره مدل | JM2516N |
| مقاومت | 50 Ohm RF |
| نوع | 1 پین |
| صف ها | 1 ردیف |
| رنگ | زره دار |
| مواد پوشش و پین | کووار 4J29 |
|
مواد شیشه ای
رنگ شیشه ای
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | DC ~ 50 GHz |
| VSWR | ≤1.2 |
| مقاومت در برابر ولتاژ | ≥300 ولت |
|
هرمیسیتی نرخ نشت |
< 1.01325 × 10-3پ*cm3/s < 1X 10-9mbar*l/s < 1 × 10-9ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ |
| دمای کار | -65°C~+260°C |

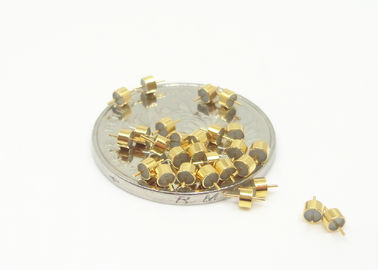

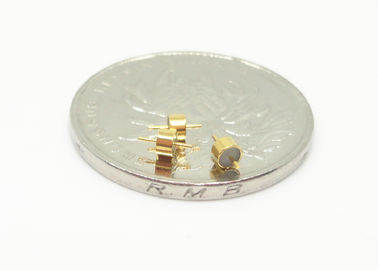

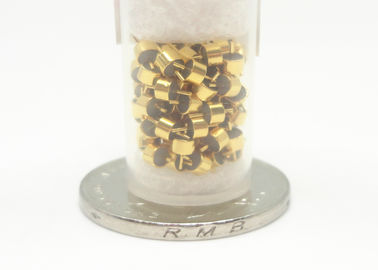

تصویر محصول JM2516N:
تصویر دقیق
واحد ((ملی متر)
محصول:
| مدل | A | ب | C | d | D | یادداشت | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=ساخت / جوشاندن توجه: اندازه بالا که در جدول نشان داده شده فقط بخشی کوچک از این استRF یک پین مهر و موم های شیشه ای به فلزی. اگر شما نیاز به اسناد، مشابه، سازگار یا محصولات جایگزین، لطفا با ما تماس بگیرید. |
|||||||||||||
مزایا:
-1.27 ميلي گرم طلا
-سختکنترل تحمل
-طراحی استاندارد و سفارشی برای انتخاب
-بالامحصولات و خدمات با هزینه موثر
- ذخایر بزرگ برای اندازه های استاندارد
- تحویل سریع برای محصولات سفارشی
ویژگی ها:
- اندازه کوچیکه
-آفتاب
- سبک وزن
- کیفیت پایدار و قابلیت اطمینان بالا
- هدایت کننده داخلی: اتصال سیم طلا، نوع جوش و جفت گیری
کاربرد:
طیف گسترده ای از برنامه های کاربردی از بسته های الکترونیک، ماهواره ها، رادار و دیگر در هواپیمایی، فضا و خودرو ثبت شده است.
