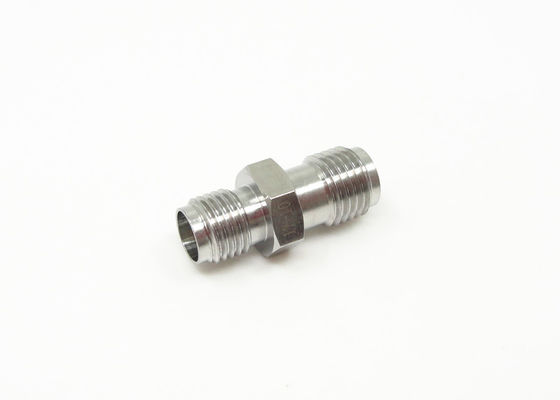

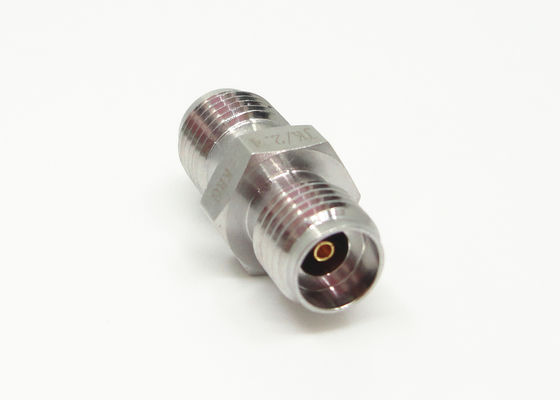

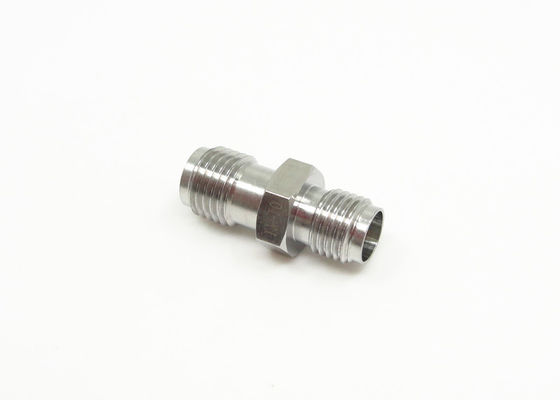

آداپتور MMW زنانه ی نیکل شده
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| مواد: | فولاد ضد زنگ | جنسیت: | زن |
|---|---|---|---|
| نام محصول: | آداپتور K/2.4mm | کلمات کلیدی: | کانکتورهای آداپتور MMW |
| مورد: | اتصال دهنده های موج میلی متری | آبکاری: | نیکل اندود |
| برنامه: | RF | آبکاری سطحی: | غیرفعال کردن |
| نوع رابط: | اتصالات مستقیم RF | ||
| برجسته کردن: | آداپتور کابل کواکسیال,آداپتور کانکتور RF |
||
آداپتور موج میلیمتری MMW ماده 2.92 میلیمتری (K) با روکش نیکل به ماده 2.4 میلیمتری مستقیم
نوع Kکانکتورهای موج میلیمتری، که به عنوان کانکتورهای MMW 2.92 میلیمتری نیز شناخته میشوند، یکی از رایجترین کانکتورهای موج میلیمتری با محدوده فرکانسی وسیع تا 40 گیگاهرتز هستند. آنها را میتوان با کانکتورهای SMA و 3.5 میلیمتری جفت کرد.
این کانکتورهای MMW نوع K (2.92 میلیمتری) از رابط هوایی استفاده میکنند که باعث میشود اندازه آنها کوچک، وزن آنها سبک و اتصال آنها بسیار قابل اعتماد باشد و غیره.
نوع 2.4 میلیمتریاین محصول یک کانکتور موج میلیمتری با عملکرد بالا است، فرکانس آن 50 گیگاهرتز است، از اتصال رزوه ای رابط هوایی استفاده می کند، با ویژگی های حجم کم، وزن سبک، فرکانس استفاده بالا، اتصال قابل اعتماد، به طور گسترده در اندازه گیری مایکروویو با فرکانس بالا و دستگاه های موج میلی متری استفاده می شود.
آداپتور 3.5 میلیمتری به 2.4 میلیمتری کواکسیال 50 اهم با دقت بالا برای استفاده عمومی RF و مایکروویو. این کانکتورهای با عملکرد بالا در طیف گستردهای از تنظیمات تست و اندازهگیری از ارتباطات سلولی تا ماهوارهای برای تطبیق مناسب تجهیزات و اتصال کابل استفاده میشوند. کانکتورها از فولاد ضد زنگ بادوام ساخته شدهاند و برای مقاومت در برابر استفاده مکرر طراحی شدهاند. آنها دارای یک دیالکتریک هوا با یک پشتیبانی هادی مرکزی پلاستیکی کماتلاف هستند.
مشخصات:
| امپدانس | 50 Ω |
| محدوده فرکانس | DC - 40 گیگاهرتز |
| رتبه ولتاژ | 250 VRMS (حداکثر سطح دریا) |
| ولتاژ مقاومت دیالکتریک | 750 VRMS (حداکثر سطح دریا) |
|
نسبت موج ایستاده ولتاژ |
≤1.25 |
| مقاومت تماس | هادی مرکزی ≤ 3.0 mΩ |
| هادی بیرونی ≤ 2.0 mΩ | |
| مقاومت عایق | ≥ 5000 MΩ |
| هادی داخلی | دوشاخه نر: برنج، روکش طلا |
| جک ماده: BeCu، روکش طلا | |
| تماس انعطاف پذیر | BeCu، روکش نیکل |
| بدنه / پوسته / محفظه |
برنج، روکش طلا |
| عایق | PTFE |
| واشر | لاستیک سیلیکونی |
| دما | -55℃ ~ +125℃ |
| دوام | 500 چرخه |
| گشتاور | 0.79 ~ 1.13 N.m |
| افت درج | <.04 sqrt(f(GHz)) dB |
| محدوده دما | -65 ℃~+165 ℃ |
| پین تماس | روکش طلا |
ویژگی ها:
• آداپتور RF 2.4 میلیمتری به 3.5 میلیمتری یک کانکتور مایکروویو دقیق است.
• ساختار فولاد ضد زنگ
• عملکرد الکتریکی برتر تا 50 گیگاهرتز
• کانکتورها در گزینههای End Launch و Flange
• آداپتورها به 2.4 میلیمتر، SMP، 2.92 میلیمتر، SMA.
• رابط جفتگیری کانکتور طبق MIL-STD-348
• عالی برای برنامههایی که به انتقال فرکانس بالا نیاز دارند
• عملکرد الکتریکی برتر تا 50 گیگاهرتز
• قابلیت اطمینان عالی در شرایط شوک و لرزش شدید
• دوشاخهها و آداپتورهای کابل اتصال سریع
کاربرد:
* هوانوردی، رادارها
* سیستمهای ناوبری
* موشکها و سیستمهای هدایت
* مراکز تحقیقاتی
* ارتباطات ماهوارهای* سیستمهای مخابراتی
* ابزار دقیق
* خودرو
* کامپیوتر/LAN
* مخابرات
توجه:
ما بیش از 10000 نوع
MMWآداپتور داریم، اگر کانکتوری که استفاده میکنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
