کلاهک های چند پین کنتاکتورهای مهر و موم شیشه ای به فلزی 1.27mm فاصله JMC-250
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین شیشه به فلز | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | دیگر | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | 9-پین | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | اتصال دهنده های مهر و موم شیشه ای به فلزی,هدرهای چند پین با فاصله ۱.۲۷ میلیمتر,کانکتورهای آببندی شیشه به فلز JMC-250,1.27mm spacing multi-pin headers,JMC-250 glass metal seal connectors |
||
هدرهای چند پین با آببندی شیشهای فلزی، فاصله ۱.۲۷ میلیمتر
آببندی شیشهای فلزی RF/DC /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای نیز. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببندی هستند.
شیشه با ثابت دیالکتریک پایین و تلفات دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا تفجوشی شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، آببند، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | شیشهای فلزی هدرهای چند پین |
| امپدانس | دیگر |
| نوع | ۹ پین |
| ردیفها | ۱ ردیف |
| رنگ | آبکاری طلا |
| جنس پوسته و پین | کوار ۴J29 |
|
جنس شیشه
رنگ شیشه
|
نوع ۷۰۵۰ یا ۷۰۷۰ یا DM308
سبز یا سفید
|
| محدوده فرکانس | ناموجود |
| VSWR | ناموجود |
| ولتاژ قابل تحمل | ≥۳۰۰ ولت |
|
آببندی نرخ نشت |
< ۱.۰۱۳۲۵ × ۱۰-۳ پاسکال متر مکعب۳/ثانیه < ۱× ۱۰-۹ میلیبار لیتر بر ثانیه < ۱ × ۱۰-۹ سیسی هلیوم بر ثانیه در ۱ اتم |
| مقاومت عایقی | ≥۲۰۰۰ مگا اهم برای پین تکی، ≥۱۰۰۰ مگا اهم برای چند پین، |
| دمای عملیاتی | -۶۵ درجه سانتیگراد ~ +۲۶۰ درجه سانتیگراد |
دانلود کاتالوگ-آببندی شیشهای فلزی.pdf
ویژگیها:
-اندازه کوچک
-سبک وزن
-آببند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
طیف وسیعی از بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در صنایع هوافضا، فضانوردی و خودرو. میتوان آن را با محصولات SMA و امواج میلیمتری استفاده کرد.
مزایا:
-آبکاری طلا ۱.۲۷ میکرومتر
- کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی

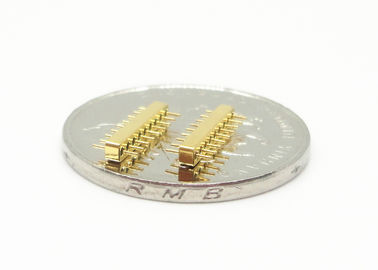

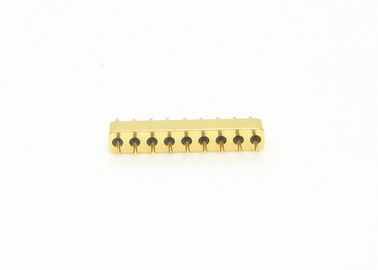

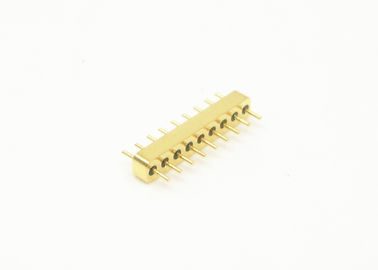

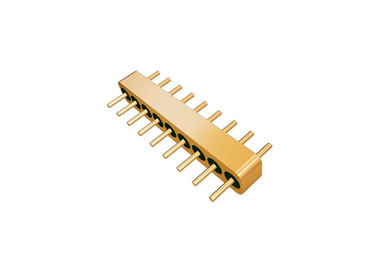

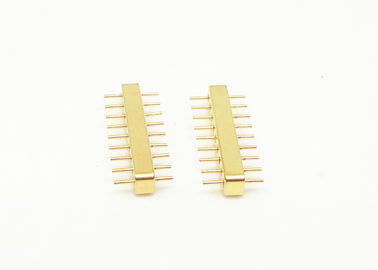

نقشه شماتیک و تصویر
واحد: میلیمتر
لیست محصولات:
| ۵۰ اهم RF تک پین سری JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| ۵۰ اهم RF تک پین سری استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| ۵۰ اهم RF تک پین سری غیر استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| DC تک پین سری JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیمکاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
۱-۹ پین با انتخاب ۱-۳ ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از ۱۰۰,۰۰۰ نوع کانکتورهای آببندی شیشهای فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
