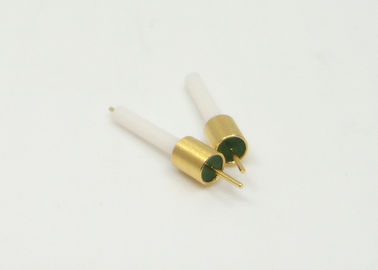

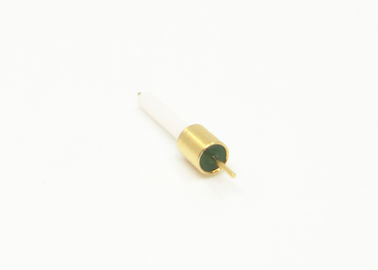

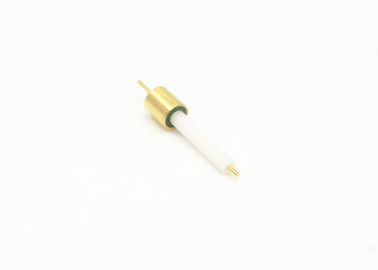

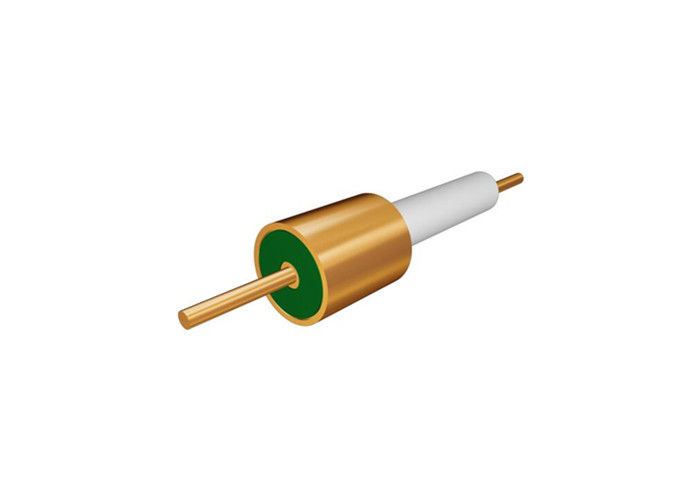

کانکتورهای مهر و موم شیشه ای به فلزی RF Feedthroughs Extend Insulation JMC-230
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین شیشه به فلز | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | دیگر | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | چند پین | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | کانکتورهای آببندی شیشهای به فلزی هرمتیک,کانکتورهای فورد روت RF با عایق بندی,رابط های مهر و موم فلزی شیشه ای JMC-230,RF feedthrough connectors with insulation,JMC-230 glass metal seal connectors |
||
کانکتورهای آببند شیشهای به فلزی RF فیدترو (Feedthroughs) عایق را افزایش میدهند
آببندهای شیشهای به فلزی RF/DC فیدترو (Feedthroughs) /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در قطعات آببند هستند.
شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و نگهدارنده استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا تفجوشی شده و سطح آن طلاکاری شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند سیمبندی طلایی، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، آببند، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | شیشهای به فلزی هدرهای چند پین |
| امپدانس | سایر |
| نوع | 1 پین |
| ردیفها | 1 ردیف |
| رنگ | طلاکاری شده |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | نامشخص |
| VSWR | نامشخص |
| ولتاژ قابل تحمل | ≥ 300 ولت |
|
آببندی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥ 2000 مگا اهم برای تک پین، ≥ 1000 مگا اهم برای چند پین، |
| دمای عملیاتی | -65 درجه سانتیگراد ~ +260 درجه سانتیگراد |
ویژگیها:
-اندازه کوچک
-سبک وزن
-آببند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: انتخاب روش سیمبندی طلایی، لحیمکاری و جفتگیری
کاربرد:
طیف وسیعی از بستهبندیهای الکترونیکی، ماهوارهها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. میتوان آن را با محصولات SMA، موج میلیمتری استفاده کرد.
مزایا:
-طلاکاری 1.27 میکرومتر
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی

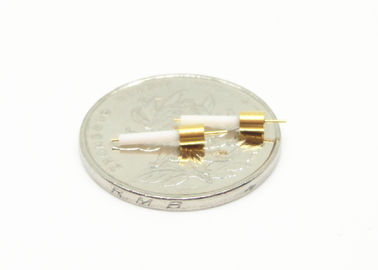

تصویر جزئی
واحد: میلیمتر
لیست محصولات: کاتالوگ-آببندهای شیشهای به فلزی.pdf
| 50 اهم RF تک پین سری JM | انتخاب لحیمکاری، جفتگیری و سیمبندی |
| 50 اهم RF تک پین سری استاندارد JM | انتخاب لحیمکاری، جفتگیری و سیمبندی |
| 50 اهم RF تک پین سری غیر استاندارد JM | انتخاب لحیمکاری، جفتگیری و سیمبندی |
| سری DC تک پین JK | انتخاب لحیمکاری و سیمبندی |
| سری استاندارد DC تک پین JK | انتخاب لحیمکاری و سیمبندی |
| سری غیر استاندارد DC تک پین JK | انتخاب لحیمکاری و سیمبندی سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتور آببند شیشهای به فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
