کلاهک های چند پین کنتاکتورهای مهر و موم فلزی به شیشه ای RF MC-172
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین شیشه به فلز | پوشش: | روکش طلا |
|---|---|---|---|
| مقاومت: | سایر | گواهینامه: | ROHS ISO-9001-2015 |
| سنجاق: | 18 پین | مواد: | کوار 4j29 |
| شیشه: | 7052،7070 | هرمسیتی: | <1.01325 X 10E-08 std.cc/s |
| برجسته کردن: | اتصالات الکتریکی مهر و موم شده مهر و موم شده,اتصالات الکتریکی hermetic |
||

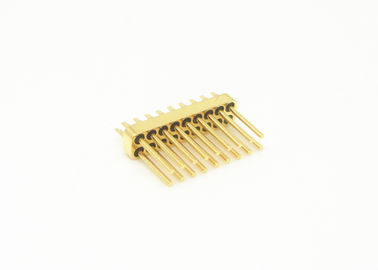

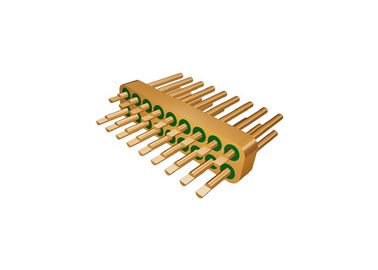

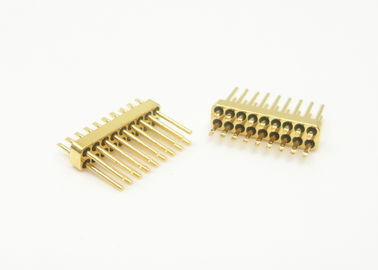

کلاهک های چند پین گلاس هرمتیک به اتصال مهر فلزی RF Feedthroughs
مهر و موم های فلزی از شیشه های سرپوشیده / سرپوش های چند پین/کانکتورهمچنین نامیده می شودعایق شیشه ایآنها عمدتا برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترل بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای نیاز به مهر و موم گاز استفاده می شوند.آنها یکی از مهم ترین اجزای در اجزای مهر و موم هستند.
شیشه با ثابت دی الکتریک پایین و از دست دادن دی الکتریک پایین به عنوان مواد عایق و پشتیبانی استفاده می شود.آلیاژ Kovarکه در دمای بالا سینتر شده است و سطح آن طلا شده است. رسانای مرکزی دارای انواع سبک های پایان مانند اتصال سیم طلا، جوش و جفت گیری و غیره است.عایق های شیشه ای کوچک، سبک وزن، خنک کننده، بسیار قابل اعتماد هستند و در سال های اخیر در صنایع تولیدی الکترونیک گسترده شده اند.
مشخصات:
| نام محصول | از شیشه به فلزکلاهک های چند پین |
| مقاومت | سایر |
| نوع | 18 پین |
| صف ها | دو ردیف |
| رنگ | زره دار |
| مواد پوشش و پین | کووار 4J29 |
|
مواد شیشه ای
رنگ شیشه ای
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| مقاومت در برابر ولتاژ | ≥300 ولت |
|
هرمیسیتی نرخ نشت |
<1.01325 X 10-3پ*cm3/s |
| مقاومت عایق | ≥2000MΩ برای تک پین، ≥1000MΩ برای چند پین |
| دمای کار | -65°C~+260°C |
ویژگی ها:

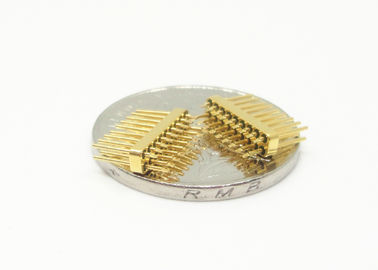

- اندازه کوچیکه
- وزن کم
-آفتاب دار
-کیفیت پایدار وقابلیت اطمینان بالا
- رسانای داخلی: اتصال سیم طلایی، سولدر و روش جفت گیری برای انتخاب
کاربرد:
طیف گسترده ای از برنامه های کاربردی از بسته های الکترونیک، اقدامات مقابله ای الکترونیک، ماهواره ها، موشک ها، رادار و دیگر در ارتش، هواپیمایی، هوافضا و خودرو ثبت شده است.محصولات موج میلی متری.
مزایا:
-درجه نظامي با طلای 1.27um
-سختکنترل تحمل
-طراحی استاندارد و سفارشی برای انتخاب
-بالامحصولات و خدمات با هزینه موثر
- ذخایر بزرگ برای اندازه های استاندارد
تحویل سریع برای محصولات سفارشی
طرح نقشه و تصویر
واحد: میلیمتر
لیست محصولات:
| 50Ω RF تک پین سری M | انتخاب سولدر کردن جفت گیری و پیوند |
| 50Ω RF تک پین M سری استاندارد | انتخاب سولدر کردن جفت گیری و پیوند |
| 50Ω RF تک پین M سری غیر استاندارد | انتخاب سولدر کردن جفت گیری و پیوند |
| DC تک پین سری K | انتخاب جوش و اتصال |
| سری استاندارد K تک پین DC | انتخاب جوش و اتصال |
| سری غیر استاندارد DC Single-pin K | انتخاب جوش و چسباندن سر ناخن |
|
سری MC Multi-Pin Header
|
1-9 پین با 1-3 ردیف انتخاب |
| ابعاد سفارشی |
طیف گسترده ای |
توجه:
لطفاً بر روی صفحه متصل کلیک کنید و دانلود کنید.کاتالوگ مهر و موم های هرمیتیک شیشه به فلز-ELT.pdf برای موارد بیشتر اندازه های سفارشی خوش آمدید.
