اتصال دهنده های مهر و موم شیشه ای صاف به فلز 50 Ohm RF Feedthroughs JM3020G
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | شیشه به مهر و موم های هرمتیک فلزی | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | 50Ω RF | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | مجرد | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | اتصالات الکتریکی hermetic,اتصال مینی RF |
||
کانکتورهای آببند شیشهای به فلزی با برش مستقیم 50 اهم RF Feedthroughs
آببند شیشهای به فلزی RF/DC Feedthroughs /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببند هستند.
از شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا سینتر شده و سطح آن طلا اندود شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، آببند، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گسترده مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | آببند شیشهای به فلزی |
| امپدانس | 50 اهم RF |
| نوع | 1 پین |
| ردیفها | 1 ردیف |
| رنگ | طلا اندود شده |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | DC~50 گیگاهرتز |
| VSWR | ≤1.2 |
| ولتاژ قابل تحمل | ≥300 ولت |
|
آببندی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومت عایقی | ≥2000MΩ برای تک پین، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65 درجه سانتیگراد ~ +260 درجه سانتیگراد |
ویژگیها:
-اندازه کوچک
-سبک وزن
-آببند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
محدوده کاربرد گسترده بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. میتوان آن را با محصولات SMA و امواج میلیمتری استفاده کرد.
مزایا:
-طلا اندود شده 1.27 میکرومتر
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با صرفه
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی

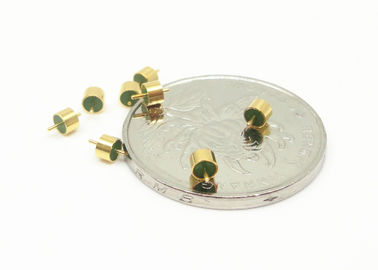

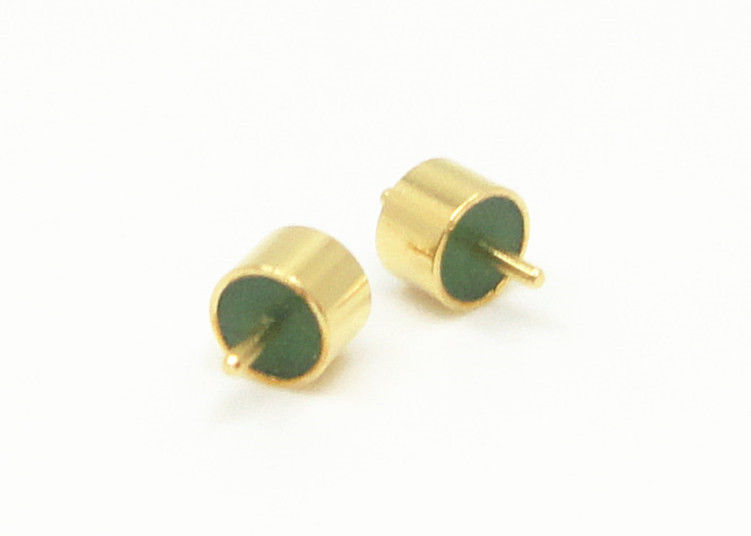

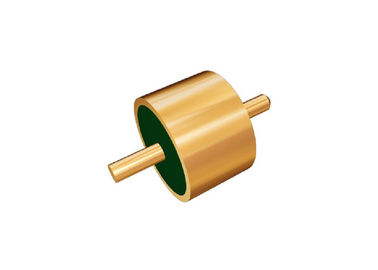

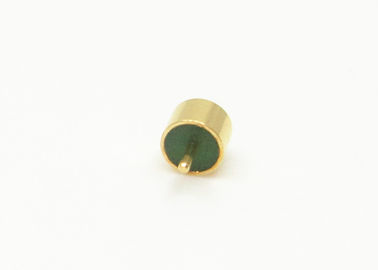

تصویر جزئیات
لیست محصولات: کاتالوگ-آببند شیشهای به فلزی.pdf
| 50 اهم RF تک پین سری JM | انتخاب جفتگیری لحیمکاری و اتصال |
| 50 اهم RF تک پین سری استاندارد JM | انتخاب جفتگیری لحیمکاری و اتصال |
| 50 اهم RF تک پین سری غیر استاندارد JM | انتخاب جفتگیری لحیمکاری و اتصال |
| DC تک پین سری JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیمکاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتور آببند شیشهای به فلزی داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
