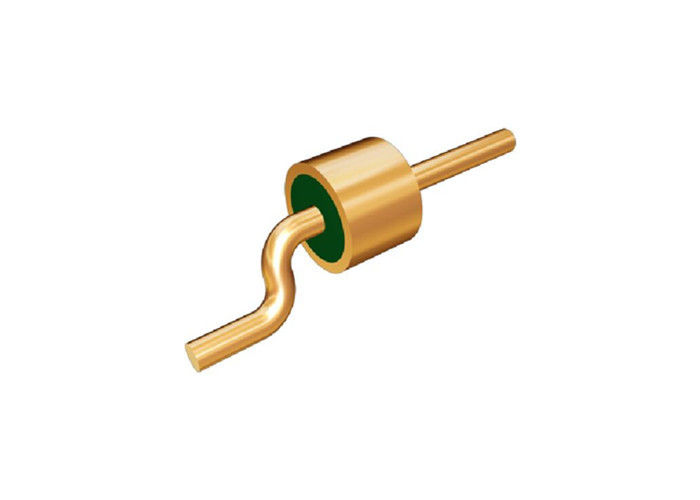

اتصال دهنده های مهر و موم شیشه ای به فلز RF Feedthroughs JK2015-05
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | شیشه به مهر و موم های هرمتیک فلزی | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | دی سی یا دیگری | گواهی: | ROHS ISO-9001-2015 |
| سنجاق: | پین | مواد: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | اتصال کننده های مهر و موم فلزی شیشه ای,کانکتورهای RF با گارانتی,JK2015-0.5 کانکتورهای شیشه ای به فلز,RF feedthrough connectors with warranty,JK2015-0.5 glass to metal connectors |
||
کانکتورهای آببند شیشهای سفارشی RF
آببندهای شیشهای RF/DC /هدرهای چند پین /کانکتور نامیده میشود عایق شیشهای. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببند هستند.
از شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا تفجوشی شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، آببند، بسیار قابل اعتماد هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | آببندهای شیشهای |
| امپدانس | DC |
| نوع | 1 پین |
| ردیفها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥300V |
|
آببندی نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥2000MΩ برای تک پین، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |
ویژگیها:
-اندازه کوچک
-سبک وزن
-آببند
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
محدوده کاربرد گسترده بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. میتوان از آن با محصولات SMA، موج میلیمتری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
- کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و مقرون به صرفه
-موجودی زیاد برای اندازههای استاندارد
-تحویل سریع برای محصولات سفارشی

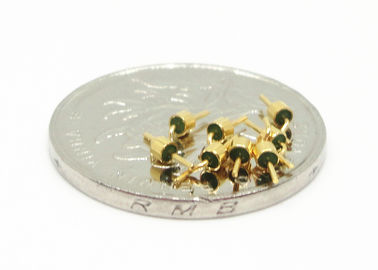

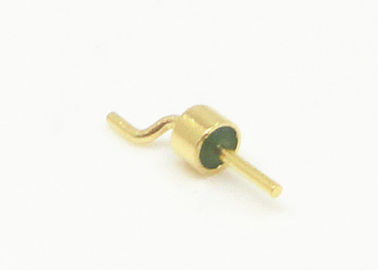

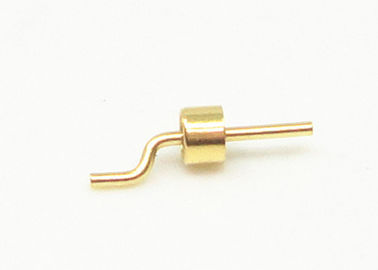

تصویر جزئیات
لیست محصولات: کاتالوگ-آببندهای شیشهای.pdf
| 50Ω RF تک پین سری JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| 50Ω RF تک پین سری استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| 50Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| DC تک پین سری JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیمکاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با 1-3 ردیف برای انتخاب |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای آببند شیشهای داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
