جزئیات محصول:
پرداخت:
|
نام محصول: | کانکتور RF | آبکاری: | روکش طلا |
---|---|---|---|
امپدانس: | 50Ω | گواهینامه: | CE ROHS |
دی الکتریک: | PTFE | نوع: | کانکتور RF |
سبک: | سر راست | مواد: | مس |
برجسته کردن: | اتصال RF زنانه مهر و موم شده,اتصال دهنده زن RF SMA زن,محافظ ماده sma زنانه مهر و موم شده |

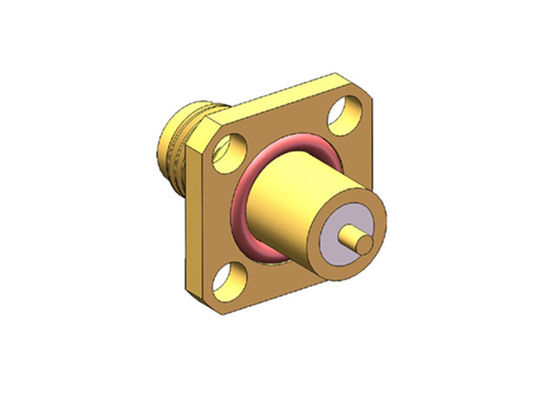

کانکتور RF زنانه ای از نوع SMA با مایکروستریپ برای آنتن خودرو
SMA یک نوع کانکتورهای هم محوری RF است که به طور گسترده ای مورد استفاده قرار می گیرد، با اتصال رشته کوچک. مقاومت مشخصه 50 Ohm است. ویژگی کانکتورها در محدوده فرکانس گسترده است،عملکرد عالی، قابلیت اطمینان بالا. آنها در ارتباط با کابل RF یا خط ریز ریز در مدار RF از سیستم WLAN، برنامه کنترل شده، تجهیزات مایکروویو و سیستم ارتباطات دیجیتال استفاده می شوند.فرکانس می تواند تا 18GHz با استفاده از کابل نیمه جامد یا نیمه انعطاف پذیر باشد.
مشخصاتازکانکتور RF زنانه ای از نوع SMA با مایکروستریپ برای آنتن خودرو(ملی متر)
رابط بر اساس | IEC60169-15 |
مقاومت | 50Ω |
محدوده فرکانس | DC تا 18GHz |
از دست دادن ورودی | ≤0.30dB |
VSWR | ≤1.2 ((DC-6GHz) |
مقاومت عایق | ≥5000MΩ |
مقاومت مرکز تماس | ≤3mΩ |
مقاومت تماس خارجی | ≤2mΩ |
چرخه های جفت گیری | ≥500 |
محدوده دما | -65-+165°C |
دی الکتریک عایق |
PTFE |
نقشه مفصلکانکتور RF زنانه ای از نوع SMA با مایکروستریپ برای آنتن خودرو(ملی متر)
شماره مدل | L | L1 | L2 | D | D1 | D2 | توضیحات |
SMA ((M) -KFD14 | 6 | 1.8 | 15 ((+0)15-0.05) | 0.6 | 6 | 2.6 | کانکتور rf زنانه SMA با دو سوراخ |
SMA ((M) -KFD15 | 8 | 3 | 17.5 ((+0)10-0.05) | 0.7 | 5 | 2.6 | |
SMA-KFD19 | 4 | 2 | 13.5 ((+0)15-0.05) | 1.3 | 6 | 2.6 | کانکتور RF فلانژ دو سوراخ زنانه SMA |
همچنین دیگر کانکتورهای RF SMA نیز وجود دارد:
1.
شماره مدل | L | L1 | توضیحات |
SMA-KFD553 | 1.5 | 4 | SMA ماده 4 سوراخ فلنج نصب rf اتصال |
SMA-KFD666 | 5.4 | 6.9 | |
SMA-KFD850 | 6 | 8.5 |
2.
شماره مدل | L | L1 | D | D1 | D2 | توضیحات |
SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | کانکتور RF فلانژ 4 سوراخ SMA زنانه |
SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
SMA ((S) -KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | کانکتور rf ضد آب SMA زنانه 4 سوراخ فلنج |
3.
شماره مدل | L | L1 | D | D1 | توضیحات |
SMA-KFD90 | 3.2 | 2.5 |
0.65 صاف
|
6 | کانکتور RF فلانژ 4 سوراخ SMA زنانه |
SMA-KFD126 | 4 | 2.5 |
0.65 صاف
|
6 | |
SMA-KFD129 | 4 | 2 |
0.65 صاف
|
6 | |
SMA-KFD870 | 3 | 5 |
0.65 صاف
|
6 |
درخواستازکانکتور RF زنانه ای از نوع SMA با مایکروستریپ برای آنتن خودرو(ملی متر)
-بدون سیم
-آنتن ها
- باند پهن
- ابزار
- آنتن های فرعی
- ارتباط بین دو صفحه
توجه:
ما بیش از 10000 نوعیک کانکتور RF SMA/آداپتوراگر کانکتور شما استفاده نمی شود یافت شده است، لطفا با ما تماس بگیرید با detai خود را..
