جزئیات محصول:
پرداخت:
|
ماده: | کانکتور SMA RF | پوشش: | نیکل اندود |
---|---|---|---|
جنسیت: | نر | مقاومت: | 50Ω |
فرکانس: | DC ~ 18 گیگاهرتز | طول عمر: | 500 چرخه |
بدن: | سر راست | درخواست: | صوتی / صوتی / مایکروویو |
برجسته: | MF30A کابل SMA RF کانکتور,مرد SMA RF کانکتور |
ویژگی های کلیدی:
1طراحی جمع و جور: کانکتور SMA یک کانکتور کواکسیال فرکانس بالا کوچک است که آن را برای برنامه های کاربردی محدود به فضا ایده آل می کند.
2دامنه فرکانس گسترده: کانکتورهای SMA می توانند طیف فرکانس گسترده ای را پشتیبانی کنند، به طور معمول از DC تا 18 گیگاهرتز، با برخی از کانکتورهای SMA تخصصی حتی قادر به کار در فرکانس های بالاتر،مثل 26.5 گيگاهرتز
3عملکرد بالا: کانکتورهای SMA عملکرد الکتریکی بسیار خوبی را نشان می دهند که با از دست دادن ورودی کم ، از دست دادن بازگشت بالا و نسبت موج ایستاده ولتاژ خوب (VSWR) مشخص می شوند.
4قابلیت اطمینان بالا: به لطف طراحی و استانداردهای تولید با کیفیت بالا (مانند MIL-C-39012) ، این کانکتور بسیار قابل اعتماد و مناسب برای کاربردهای نظامی و هوافضا است.
مشخصات کانکتورهای RF SMA:
توجه:داده های خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
رابط بر اساس | IEC60169-15 |
مقاومت | 50Ω |
محدوده فرکانس | DC تا 18GHz |
از دست دادن ورودی | ≤0.30dB |
VSWR | ≤1.2 ((DC-6GHz) |
مقاومت عایق | ≥5000MΩ |
مقاومت مرکز تماس | ≤3mΩ |
مقاومت تماس خارجی | ≤2mΩ |
چرخه های جفت گیری | ≥500 |
محدوده دما | -65-+165°C |
دی الکتریک | PTFE |
کاربرد:
1ارتباطات مایکروویو: در فرستنده های مایکروویو، پیوندهای مایکروویو و تجهیزات ارتباطی ماهواره ای، کانکتورهای SMA برای اتصال کابل های کواکسیال در مسیر سیگنال استفاده می شوند.
2تجهیزات تست و اندازه گیری: تجهیزات تست فرکانس بالا مانند تحلیلگر شبکه، تحلیلگر طیف و ژنراتورهای سیگنال از کانکتورهای SMA برای ورودی و خروجی سیگنال استفاده می کنند.
3سیستم های رادار: در سیستم های رادار نظامی و آب و هوایی، کانکتورهای SMA می توانند برای اتصال خطوط سیگنال فرکانس بالا بین آنتن ها و تجهیزات الکترونیکی مرتبط استفاده شوند.
4ارتباطات بی سیم: کانکتورهای SMA معمولاً در روترهای بی سیم، ایستگاه های پایه و سایر امکانات ارتباطی بی سیم برای اتصال آنتن و انتقال سیگنال استفاده می شوند.

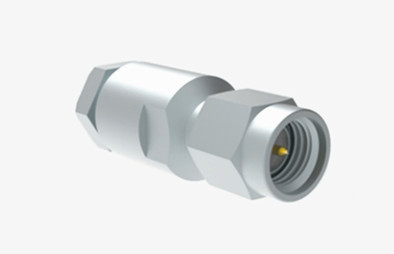

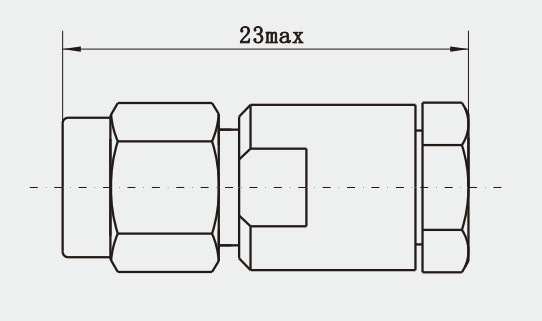

جزئیات بیشترکانکتور RF مرد SMA:
کاتالوگ محصول
آداپتور RF |
کانکتور RF SMA |
کانکتور RF SSMP |
کانکتور TNC RF |
اتصال دهنده RF نوع N |
کانکتور RF MCX/MMCX |
رابط های امواج میلی متری ((2.4mm، 2.92mm) |
مجموعه های کابل های RF |
راهنمای موج به آداپتور هم محوری |
مهر و موم های هیرمیتیک شیشه ای به فلزی |
کانکتور سری J30J |
مفاصل چرخشی مایکروویو |
محصول مرتبط
1.SMA رابط های RF زنانه برای PCB
2.SMA 4-چاله فلنج نصب زاویه راست RF همکلاسی کانکتور
شماره مدل | L | L1 | L2 | D | یادداشت |
SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Gold Plated 18GHz SMA Right Angle Connectors (قرص های زاویه راست 18GHz SMA)
شماره مدل | L | L1 | یادداشت |
SMA-KWHD | 13.5 | 3.9 | |
SMA-KWHD9 | 11.5 | 1.9 | |
SMA-KWHD11 | 15.6 | 6 |
4.اتصال دهنده های RF SMA Panel PCB زنانه
شماره مدل | L | D | D1 | یادداشت |
SMA-KHD9 | 2 | 1.3 | 1.4 | |
SMA-KHD9A | 1.8 | 0.8 | 0.9 |
توجه:
ما بیش از 10000 نوعکانکتور SMA، اگر کانکتور مورد استفاده شما یافت نمی شود، لطفا با جزئیات خود با ما تماس بگیرید.
