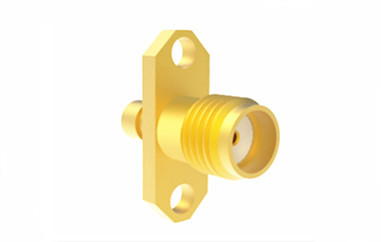

جزئیات محصول:
پرداخت:
|
| نام محصول: | کانکتور SMA RF | آبکاری: | طلا |
|---|---|---|---|
| Vswr: | ≤1.3 | Mounting type: | Flange Mount |
| ولتاژ کاری: | 335V r.m.s در سطح دریا | محدوده فرکانس: | DC تا 18 گیگاهرتز |
| بدن: | مس | جنسیت: | جک / زن |
کانکتور کواکسیال SMA RF یک کانکتور کواکسیال فشرده و با فرکانس بالا است که مطابق با MIL-C-39012 طراحی شده است. این کانکتور دارای مزایای مختلفی از جمله اندازه کوچک، پهنای باند گسترده،عملکرد فوق العاده مکانیکی و الکتریکی، و قابلیت اطمینان بالا. به این ترتیب به گسترده ترین کانکتور هم محوری RF تبدیل شده است. به طور گسترده ای در ارتباطات مایکروویو و تجهیزات اندازه گیری مایکروویو استفاده می شود.در میان زمینه های دیگر. سری از کانکتورهای با کارایی بالا که توسط شرکت ما طراحی شده اند قادر به کار در فرکانس ها تا 20GHz هستند.
مشخصات کانکتورهای SMA Rf:
| رابط بر اساس | IEC60169-15 |
| مقاومت | 50Ω |
| محدوده فرکانس | DC تا 18GHz |
| از دست دادن ورودی | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| مقاومت عایق | ≥5000MΩ |
| مقاومت مرکز تماس | ≤3mΩ |
| مقاومت تماس خارجی | ≤2mΩ |
| چرخه های جفت گیری | ≥500 |
| محدوده دما | -65-+165°C |

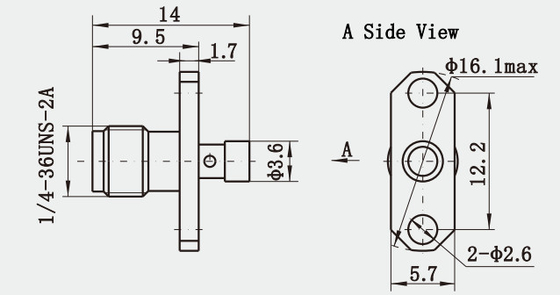

طرح طرحکانکتور RF فلنج زنانه از مس SMA برای کابل CXN3506/MF108A:
مشخصات مواد و مکانیکی:
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | برنج طلا شده |
| ماده | Sn-P برنز طلا شده | |
| تماس انعطاف پذیر | برنزی بریلیوم | |
| شیل و سایر قطعات فلزی | مس فلز شده | |
| پسیویاسیون ضد زنگ | ||
| آستین کشویی | مس فلز شده | |
| چرخش محکم اتصال | 0.79-1.13N.m | |
| دوام | 500 چرخه | |
| حلقه مهر | لاستیک سیلیکونی | |
| عایق ها | PTFE | |
ویژگی های کلیدی:
1اندازه کوچک: همان طور که از نامش معلوم است، "SubMiniature" نشان می دهد که کانکتور SMA کوچکتر از بسیاری از انواع دیگر کانکتورهای کواکسیال است.که آن را مناسب برای برنامه های کاربردی که در آن فضای در جایزه است.
2قابلیت فرکانس بالا: کانکتور SMA برای پردازش فرکانس های بالا طراحی شده است، به طور معمول تا 18 گیگاهرتز، اگرچه برخی از نسخه ها می توانند تا 26.5 گیگاهرتز،که آن را برای کاربردهای مایکروویو مناسب می کند.
3پهنای باند گسترده: در کنار قابلیت های فرکانس بالا، کانکتورهای SMA می توانند سیگنال ها را در طیف گسترده ای از فرکانس ها بدون کاهش قابل توجهی در عملکرد منتقل کنند.
کاربردها:
1طیف گسترده ای از برنامه های کاربردی: به دلیل اندازه، پهنای باند و قابلیت اطمینان، کانکتور SMA در طیف گسترده ای از برنامه های کاربردی از جمله ارتباطات، تجهیزات آزمایش، سیستم های نظامی،و ابزار علمی.
2رابط استاندارد شده: با توجه به استاندارد MIL-C-39012کانکتورهای SMA دارای یک رابط سازگار هستند که سازگاری را با سایر قطعات و دستگاه هایی که به همان مشخصات پایبند هستند تضمین می کند.
3تغییرات و سازگاری: چندین نوع از کانکتور SMA در دسترس است، از جمله گزینه های مختلف پایان (مانند SMA-J) ، آداپتورهای زاویه راست و مدل های کم پروفایل،ارائه انعطاف پذیری برای نیازهای مختلف طراحی.
کاتالوگ محصول
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتور BNC RFکانکتورهای موج میلیمتر ((2.4mm، 2.92mm) |
| مجموعه های کابل های RF |
| راهنماي موج به آداپتور هم محوري |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
محصولات مرتبط:
1) اتصال دهنده های RF SMA زنانه با مهر و موم
| شماره مدل | یادداشت |
| SMA ((M) - KFD | پاک کننده |
2) زن Bulkheaf زاویه راست Solder Mount SMA Connector
| شماره مدل | L | یادداشت |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
توجه:
ما بیش از 10000 نوعکانکتور SMA، اگر کانکتور مورد استفاده شما یافت نمی شود، لطفا با جزئیات خود با ما تماس بگیرید.
