جزئیات محصول:
پرداخت:
|
| نام محصول: | کانکتور BNC RF | آبکاری: | نیکل اندود |
|---|---|---|---|
| دوام: | 500 چرخه | مواد تماس: | برنج، BeCu |
| مواد: | مس | استاندارد طراحی:: | IEC 60169-8 |
| نوع: | سر راست | جنسیت: | زن |

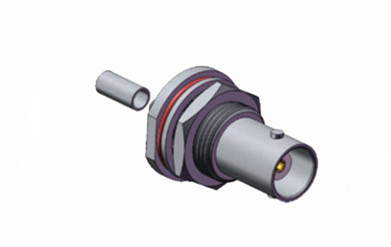

تضمین اتصالات رادیویی قابل اعتماد در محیط های مرطوب با BNC Waterproof Female Bulkhead Crimp Type Connector
کانکتور BNC، همچنین به عنوان کانکتور Bayonet Neill شناخته می شود، کانکتور BNC، همچنین به عنوان کانکتور Bayonet Neill-Concelman شناخته می شود، یک کانکتور RF کوچک و سریع برای کابل های هم محوری است.آن را دارای دو لوله چنگال بر روی اتصال زنانه است که می تواند با فقط یک چهارم چرخش از مغز اتصال جفتکانکتورهای BNC برای پایان دادن به کابل های کواکسیال کوچک به کوچک مانند RG-58، 59، تا RG-179، RG-316 ایده آل هستند.و سایر تجهیزات الکترونیکی فرکانس رادیویی، ابزار آزمایش، سیگنال های ویدئویی، و زمانی یک کانکتور محبوب برای شبکه های کامپیوتری 10BASE2 بود.کانکتورهای BNC طراحی شده اند تا با مقاومت مشخصه کابل ها در 50 Ohms یا 75 Ohms مطابقت داشته باشندآنها به خوبی در برنامه های فرکانس مایکروویو پایین مانند مانیتورها، LAN، دستگاه های مخابراتی و تجهیزات آزمایش کار می کنند.کانکتور BNC دارای یک چنگال ساختار اتصال برای جفت و با توجه به MIL-C-39012/16-24l توسعه یافته است. می تواند با اتصال دهنده های مشابه از خارج از کشور تعویض شود ، که امکان اتصال و جدا شدن سریع را فراهم می کند. برای اتصال کابل های هم محوری در تجهیزات رادیویی و ابزارها استفاده می شود.
مشخصات
| ویژگی های الکتریکی | ||
| مقاومت | 50 اوم | |
| محدوده فرکانس | DC~4GHz | |
| ولتاژ نامی | 500 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت تماس | هادی خارجی | ≤2.0mOhm |
| مدير مرکزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
جزئیات محصول:
| ویژگی های مواد و مکانیکی | |||
| راننده مرکز | مرد/پلاک | مس | زره دار |
| زنانه/سوکت | برنز Sn-P | زره دار | |
| تماس با مقاومت | برنزی بریلیوم | بر روی نیکل | |
| پوسته / محفظه | مس، فولاد ضد زنگ | بر روی نیکل | |
| عایق ها | PTFE | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500 چرخه | ||
| تطابق با RoHS | آره |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 0.58N حداکثر |
| نیروی جدا کردن | 0.6 N حداکثر |
مشخصات محیط زیست:
| دمای کار | -45 تا +155 درجه C |
| رتبه بندی IP (متزامن) | IP67 |
ویژگی ها:
ارزان و با کیفیت بالا.
عملکرد پهن باند با بازتاب کم از DC تا 4GHz.
مقاومت 50 اوم
براي نصب سريع و آسان
سازگار با انواع کابل های کواکسیال نیمه سخت انعطاف پذیر RG کوچک.
کانکتورهای BNC در نسخه های مستقیم، زاویه راست، پارادایو، پانل 2 سوراخ، پانل 4 سوراخ یا بدون نصب در دسترس هستند.
می تواند به کابل های استاندارد صنعت متصل شود و به عنوان یک دستگاه صفحه مدار چاپی استفاده شود.
عملکرد ثابت را تضمین می کند.
کاربرد:
* کامپیوترها/LAN ها
* رادیو/CCTV
* باند پهن
* ابزار
* آنتن ها
* مخابرات
* کامپیوترها
* مودم های کابلی با سرعت بالا
* پخش
* سیستم های ویدئویی
* خودرو
* مخابرات
* صنایع بی سیم
* تجهیزات اندازه گیری
* ایستگاه های پایه
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
