جزئیات محصول:
پرداخت:
|

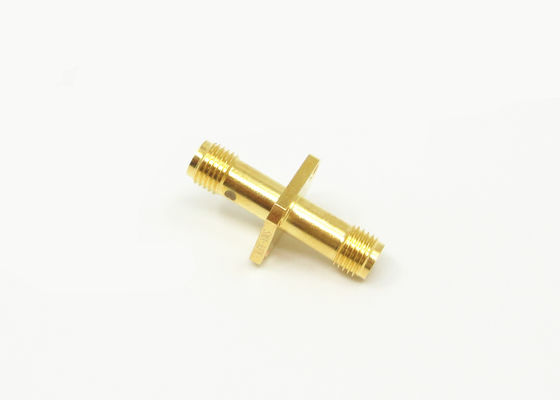

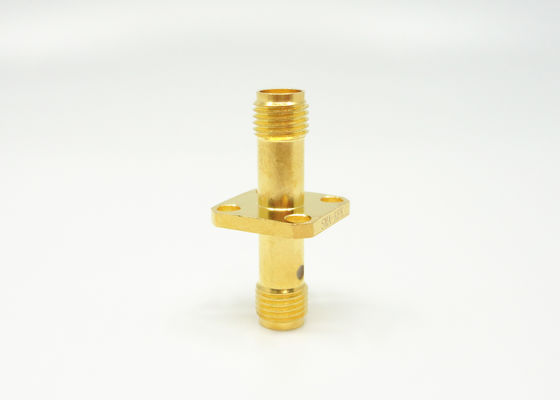

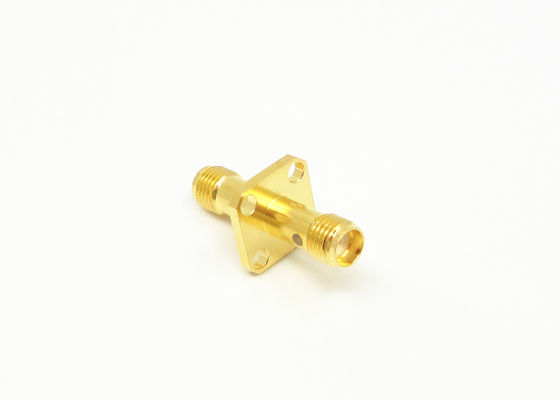

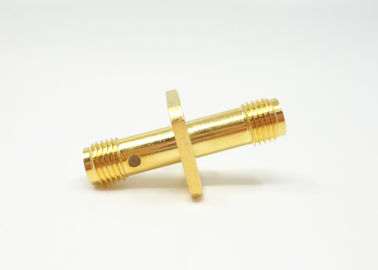

| نام محصول: | کانکتور کواکسیال SMA RF | آبکاری: | روکش طلا |
|---|---|---|---|
| جنسیت: | زن | امپدانس: | 50Ω |
| فرکانس: | DC ~ 18 گیگاهرتز | دوام: | 500 چرخه |
| کاربرد: | هوافضا | مواد: | برنج |
| برجسته: | اتصال آنتن sma,کانکتور sma bulkhead |
||
سری SMA نوعی اتصال کوچک کواکسیال RF با فرکانس بالا است ، که مطابق با MIL-C-39012 تولید و تولید شده است.با ویژگی های حجم کم ، پهنای باند خوب ، ویژگی های الکتریکی برتر.SMA پرکاربردترین اتصالات کواکسیال rf در زمینه های مختلف ارتباط مایکروویو و دستگاه اندازه گیری مایکروویو است. اتصال با کارایی بالا که توسط شرکت ما توسعه یافته است می تواند به 20 گیگاهرتز برسد.
مشخصات:
| خصوصیات الکتریکی | |||
| امپدانس | 50Ω | ||
| محدوده فرکانس | با solf cable DC ~ 12.4GHz متصل شوید | ||
| با کابل نیمه سخت DC ~ 18GHz متصل شوید | |||
| ولتاژ محاسبه شده | 335VRMS | ||
| مقاومت در برابر ولتاژ | 1000VRMS | ||
| مقاومت عایق | 0005000MΩ | ||
| مقاومت مرکز | هادی مرکز | .03.0mΩ | |
| هادی بیرونی | .02.0mΩ | ||
| VSWR | 31.3 | ||
| مشخصات مواد و مکانیک | |||
| هادی مرکز | نر | برنج طلا اندود | |
| زن | روکش طلای برنز Sn-P | ||
| تماس الاستیک | برلیوم برنز نیکل اندود شده | ||
| پوسته و سایر قطعات فلزی | نیکل برنج اندود شده | ||
| انفعال ضد زنگ | |||
| آستین چین دار | نیکل برنج اندود شده | ||
| مقره ها | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکون | ||
| ماندگاری | 500 چرخه | ||
| گشتاور سفت کننده اتصال | 0.79－1.13N. متر | ||
امکانات:
کاربرد:
* هوافضا
* پهنای باند
* ابزار دقیق
* آنتن های آرایه ای مرحله ای
* ارتباطات از راه دور
* اتصال هیئت مدیره به هیئت مدیره
جزئیات بیشتر:
فهرست محصولات:
| آداپتور RF |
| اتصال RF SMA / SSMA |
| اتصال RF SMP / SSMP |
| اتصال دهنده RF TNC |
| اتصال دهنده RF نوع N |
| اتصالات RF MCX / MMCX |
| اتصالات BNC RF اتصالات موج میلی متر (2.4 میلی متر ، 2.92 میلی متر) |
| مجامع کابل RF |
| آداپتور Waveguide To Coaxial |
| مهر و موم هرمتیک شیشه به فلز |
| اتصال دهنده سری J30J |
| اتصالات دوار مایکروویو |
توجه داشته باشید:
ما بیش از 10،000 نوع ازاتصال دهنده SMA، اگر رابطی که از آن استفاده می کنید یافت نشد ، لطفاً با جزئیات خود با ما تماس بگیرید.
