جزئیات محصول:
پرداخت:
|
| نام محصول: | کانکتور کواکسیال RF 2.4 میلی متری | آبکاری: | روکش طلا/ روکش نیکل |
|---|---|---|---|
| امپدانس: | 50Ω | گواهی: | CE RoHS |
| تایپ کنید: | مرد/زن | ||
| برجسته: | کابل کواکسیال,اتصالات کواکسیال مایکروویو |
||

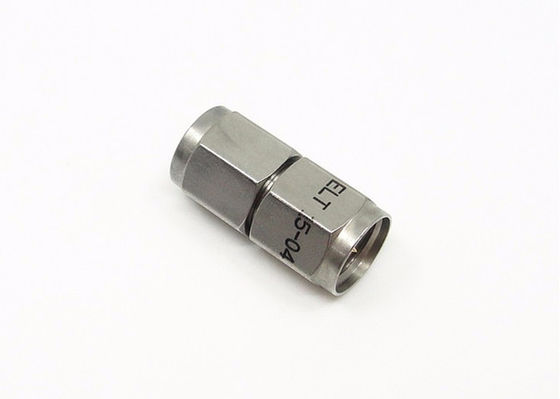

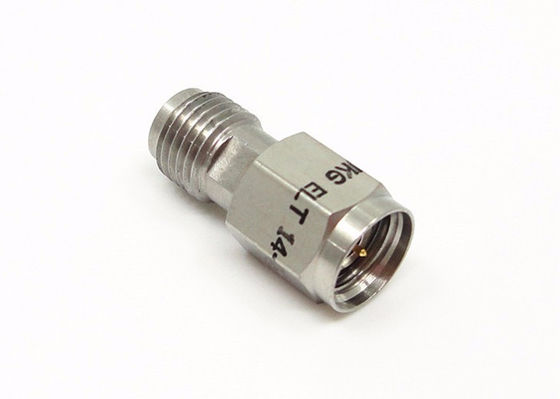

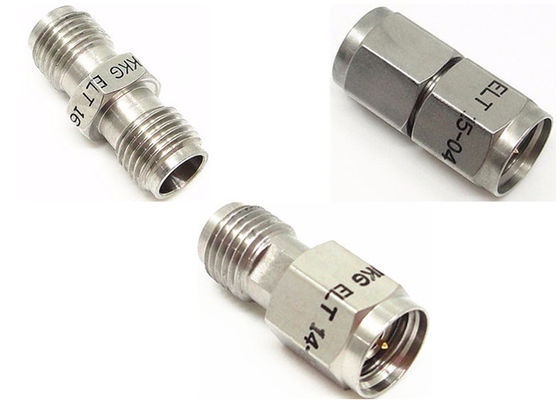

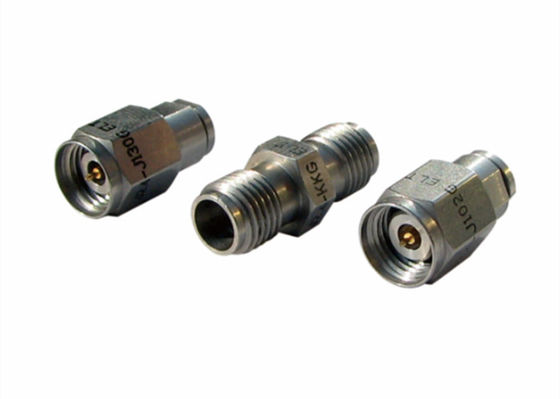

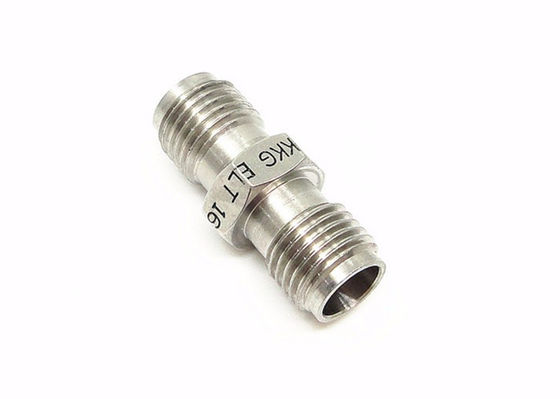

اتصالات موج 2.4 میلی متری مستقیم کارخانه ای با کیفیت فوق العاده با فرکانس بالا
محصول 2.4 نوع یک اتصال دهنده موج میلی متری با کارایی بالا است، فرکانس 50 گیگاهرتز است، از اتصال رشته ای رابط هوا استفاده می کند، با ویژگی های حجم کوچک، وزن سبک، فرکانس استفاده بالا، اتصال قابل اعتماد، به طور گسترده در اندازه گیری مایکروویو فرکانس بالا و میلی متر استفاده می شود. دستگاه های موج
کانکتورهای 2.4 میلی متری کواکسیال 50 اهم با دقت بالا برای استفاده عمومی RF و مایکروویو.این کانکتورهای با کارایی بالا در طیف گسترده ای از تنظیمات تست و اندازه گیری از ارتباطات سلولی گرفته تا ماهواره ای برای تطبیق مناسب تجهیزات و اتصال کابلی استفاده می شوند.کانکتورها از فولاد ضد زنگ بادوام ساخته شده اند و برای مقاومت در برابر استفاده مکرر طراحی شده اند.آنها دارای یک دی الکتریک هوا با پشتیبانی از هادی مرکزی پلاستیکی با تلفات هستند.
مشخصات
|
ویژگی های الکتریکی
|
||||
|
امپدانس
|
50Ω
|
|||
|
محدوده فرکانس
|
DC × 50 گیگاهرتز
|
|||
|
ولتاژ محاسبه شده
|
170VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت در برابر ولتاژ
|
500VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥5000MΩ
|
|||
|
تماس با مقاومت |
هادی بیرونی
|
≤2mΩ
|
||
|
هادی مرکزی
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
طراحی دقیق
امکانات:
• کانکتور 2.4 میلی متری یک کانکتور مایکروویو دقیق است.
• ساخت فولاد ضد زنگ
• عملکرد الکتریکی برتر تا 50 گیگاهرتز
• اتصالات در گزینه های End Launch و Flange
• آداپتورهای 2.4mm، SMP، 2.92mm، SMA.
• برای برنامه هایی که به انتقال فرکانس بالا نیاز دارند عالی است
• رابط جفت شدن کانکتور در MIL-STD-348
• عملکرد الکتریکی برتر تا 50 گیگاهرتز
• قابلیت اطمینان عالی در شرایطی که شوک و لرزش شدید تجربه می شود
• دوشاخه و آداپتور کابل اتصال سریع
مزایای:
| محصولات معمولی | محصولات نخبه | |
| محدوده فرکانس | DC ~ 40 گیگاهرتز | DC ~ 65 گیگاهرتز |
| VSWR | ≤1.35 | ≤1.3 |
| ماندگاری | 300 چرخه | > 500 چرخه |
کاربرد:
* اویونیک، رادار
* سیستم های ناوبری
* موشک ها و سیستم های هدایت
* سیستم های مخابراتی
* ابزار دقیق
* خودرو
* کامپیوتر / شبکه های محلی
* مخابرات
* مراکز تحقیقاتی
* اسارتباطات ماهواره ای
توجه داشته باشید:
ما بیش از 10000 نوع داریمرابط، اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با اطلاعات خود با ما تماس بگیریدls.
