| نام محصول: | مستطیل کوچک مینیاتوری J30J | منطقه: | 0.1-0.15 mm² |
|---|---|---|---|
| نوع خاتمه: | سیم جوش / جوشکاری | نوع ارتباط: | پین پیچ میکرو ، آبکاری طلا |
| تماس با فاصله: | 1.27 میلی متر | مواد: | آلیاژ آلومینیوم |
| طول کابل: | 200 میلی متر | ||
| برجسته: | اتصال j30j مستطیل,اتصال میکرو d |
||

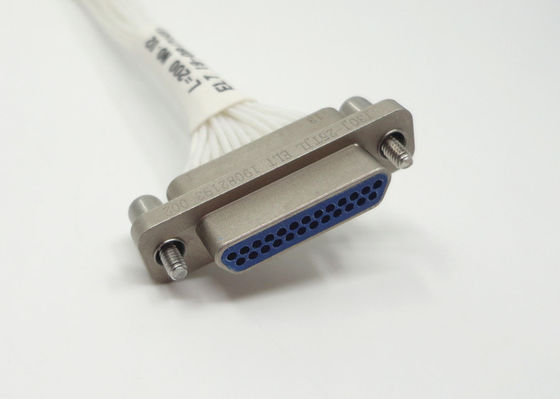

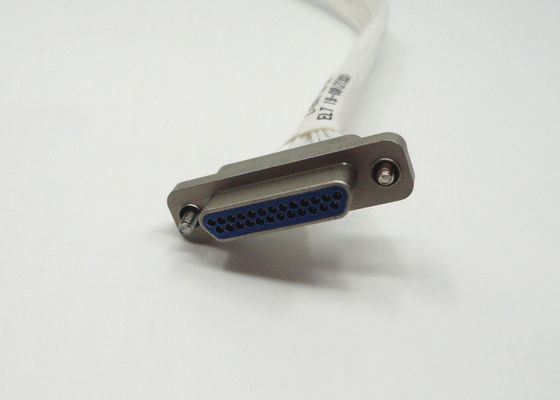

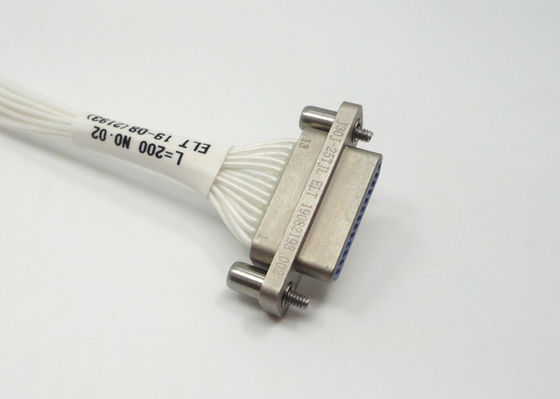

J30J 25 پین کانکتور میکرو-D مستطیل شکل با کابل 200 میلی متر
امکانات:
- فاصله 0.635 میلی متر ، 1.27 میلی متر ، فاصله تماس 1.91 میلی متر
- گزینه های 1 ، 2 ، 3 ، 4-خام ،
- پین پیچ ، تراکم بالای تماس
- 9-100 تماس
- صلاحیت MIL-DTL-83513
- مدل های مناسب و زاویه ای مناسب را انتخاب کنید
- صرفه جویی در فضا و وزن.
- مقاومت عالی در برابر شوک و لرزش.
- مقاومت در برابر تماس کم ، قابلیت جریان بالا ، استحکام دی الکتریک بالا.
- اتصالات و مجموعه های کابل طراحی شده سفارشی.
- شیوه خاتمه تماس گیرانه است ، و تحقیق (خط ردیف) 2.54 27 1.27 است.
انواع:
- سری J30J
- سری J30JM (Hermetic)
- سری J30 (پلاستیک)
- سری J50J
- سری J55A
- سریال J55AM (Hermetic)
- سری J56J
برنامه های کاربردی:
- سیستم های ناوبری
- مراکز تحقیقاتی
- کاربردهای پزشکی
- صفحه به کابل
- هواپیما ، رادار
- موشک ها و سیستم های هدایت
- تجهیزات در هیئت مدیره
- سیستم های ارتباطی
- تخته سطح (SMT) به کابل
This series product is equivalent to the American MDM series products, etc, the shell is aluminum alloy, contact space is 1.27mm, apply to the wire core section area is 0.1-0.15mm squared. این محصول سری معادل محصولات سری MDM آمریکایی است ، و غیره ، پوسته از آلیاژ آلومینیوم ، فضای تماس 1.27 میلی متر است ، در قسمت هسته سیم اعمال می شود 0.1-0.15mm مربع است. This product performance comply with GJB2446A( general specification for micro-miniature polarized shell rectangular electrical connectors),it is equivalent MIL-DTL-83513, it is divided to common(shell) and improved(shell) . این عملکرد محصول مطابق با GJB2446A (مشخصات عمومی اتصالات برقی مستطیلی پوسته قطبی شده میکرو مینیاتوری) ، معادل MIL-DTL-83513 است ، تقسیم می شود به مشترک (پوسته) و بهبود یافته (پوسته). With the small install space, light weight , reliable connect, excellent electromagnetic scree, good earthquake resistance, etc. It is widely used in small space required electronic equipment and apparatus. با فضای نصب کوچک ، وزن سبک ، اتصال قابل اعتماد ، ترسیمی بسیار عالی الکترومغناطیسی ، مقاومت در برابر زلزله خوب ، و غیره. این تجهیزات به طور گسترده ای در تجهیزات کوچک و تجهیزات الکترونیکی مورد نیاز استفاده می شود.
اتصالات مشترک شامل 6 زیرخانواده است: اتصالات تماس گیرنده ، اتصالات تماس لحیم کاری ، تماس درون خطی
برای PCB N ، تماس در خط برای PCB NJ ، تماس زاویه ای مناسب برای PCB W ، تماس زاویه ای مناسب برای PCB WJ.
| رتبه فعلی | 3A |
| رتبه بندی ولتاژ | 300 ولت |
| مقاومت عایق | 5000 MΩ |
| دوام | 500 چرخه |
| دی الکتریک مقاومت در برابر ولتاژ | 800 |
| دمای محیط | -55 ~ + 125 |
| رطوبت نسبی | تا 95٪ در + 40 |
| لرزش | 10Hz ~ 2000Hz 196m / S² |
| RMS شتاب کل | 23.1G |
| تأثیر | 735m / S² |
طراحی دقیق J30J-TJ: (واحد: میلی متر)
توجه داشته باشید:
ما بیش از 10،000 نوع از آن داریم اتصال دهنده، اگر کانکتور مورد استفاده شما یافت نشد ، لطفاً با دستگاه Detai خود تماس بگیریدls.
